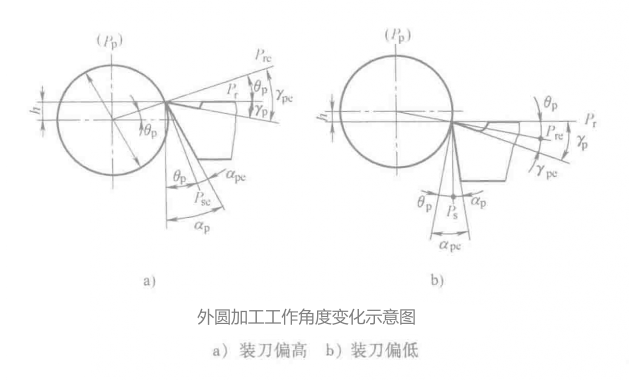

以影响较为明显的背平面中工作角度的变化为例，下图所示分别为外圆加工时工作角度变化示意图。下图所示图形中，装刀高低对工作角度的影响一目了然，其与标注角度的关系为
刀尖偏高:
刀尖偏低:
式中 h--刀尖高度方向偏离工件中心的距离(mm )。
d--切削刃上选定点处工件直径(mm)。

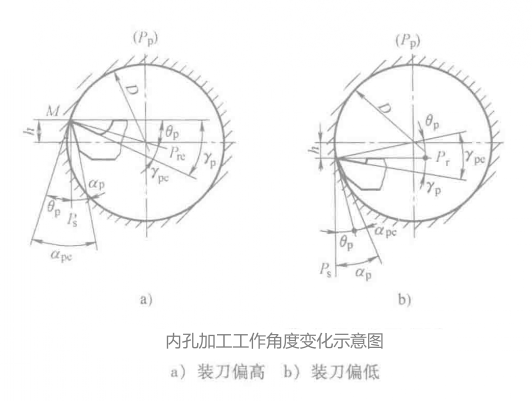

下图所示内孔加工装刀高度偏差对工作角度变化影响示意图，可见其正好与外圆加工相反。

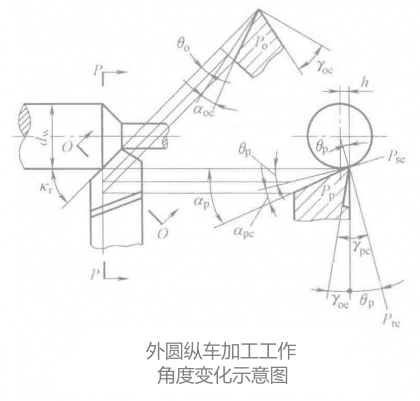

背平面中的工作角度变化可换算为主剖面中工作角度的变化，其与刀具的主偏角有关，下图所示为外圆纵车加工工作角度变化示意图。其角度换算公式为
实际生产中，装刀高度要求尽可能与工件中心等高，对于直径稍大的外圆或内孔加工，装刀高度一般控制在刀具直径的百分之一，但对于切断加工与车端面加工装刀高度误差要求尽可小，一般要求不超过0.1mm。考虑到切削力使刀具向下变形装刀高度尽可能向上偏移。
