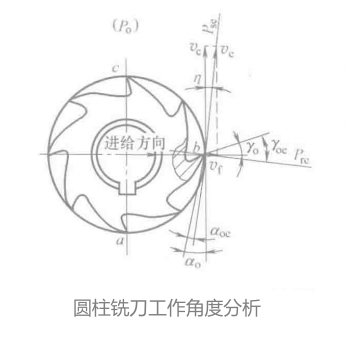

下图所示为圆柱铣削主剖面中工作角度变化分析，图中b点的工作前角γoe是增加的，而工作后角αoe是减小的，实际上，铣削加工过程中的工作角度是变化的，从点 a→点 b→点c，其工作前角的变化是γo→增加至γoemax→减小至γo，而工作后角是αo→减小至 αoemax→增加至αo。
下图所示是实际切削时工作角度的变化规律。图a所示为逆铣加工示例，其工作前角是逐渐增大的，而工作后角是逐渐减小的。图b所示为顺铣加工示例，其工作前角是逐渐减小的，而工作后角是逐渐增加的。

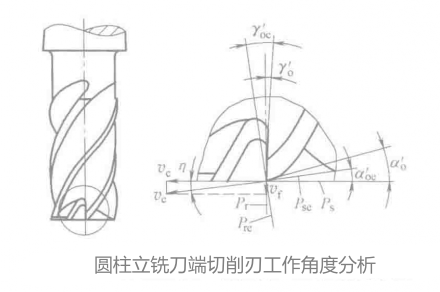

圆柱立铣刀的侧切削刃数控铣削轮廓加工的工作角度变化可参阅上、下图进行分析。由图中可见，端切削刃的工作前角γ'oe是增加的，而工作后角α'oe是减小的，图中仅当数控加工中沿轴线下刀或插铣加工时才会出现这种情况。
以上讨论仅在高速铣削加工进给速度较大时才有讨论的必要。另外，对于麻花钻钻孔加工时，其端头的主切削刃的工作角度变化与立铣刀端切削刃类似。
