残留面积车削加工与铣削加工残留面积的分析略有不同。

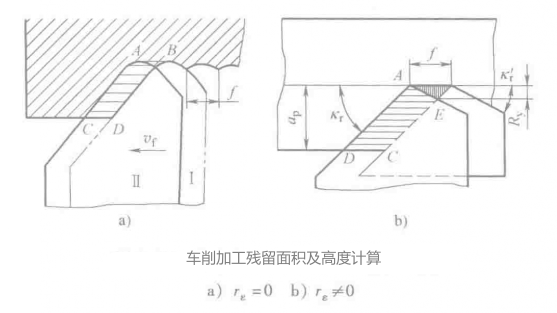

1)车削加工残留面积的分析。如图所示为两种典型的刀尖型式车削加工后的残留面积情形。
图a所示为刀尖圆弧rε时残留面积示意图，其残留面积高度Ry的计算公式为
图b所示为刀尖圆弧rε=0时残留面积示意图，其残留面积高度Ry的计算公式为
上两式中 f--进给量(mm/r);
v--进给速度(mm/min);
n--主轴转速(r/min);
rε--刀尖圆弧半径(mm);
kr与kr'--分别为刀具的主偏角与副偏角(°)。
以上两式说明，残留面积的高度随进给量f的减小而减小，随刀尖圆弧半径rε和主偏角kr与副偏角kr'的增加而减小。
2）铣削加工残留面积的分析。铣削加工以球头铣刀精铣加工为例，如图所示其残留面积高度的计算公式为
铣削斜面时:
式中 Ry和Ry1--分别为铣削平面与斜面时残留面积高度(mm);
R--球头铣刀球头半径(mm);
ae--侧吃刀量，实际上为刀具路径的行距(mm)。
以上公式说明，在切削行距ae一定的条件下，斜面铣削的残留面积高度更大，但铣削斜面时若将走刀方向改为图示的垂直反向，则相当于铣削平面的残留面积高度。
