喷吸钻钻头部分的结构与内排屑深孔钻基本相同，区别在于与钻头相连的钻杆采用的是双层管，如图所示。工作时，切削液以一定压力经内、外钻管之间输入，其中2/3的切削液通过钻头上的几个小孔流向切削区，对钻头切削部分及导向部分进行冷却与润滑，然后带着切屑从内管排出，另外1/3切削液则通过内钻管上的喷嘴（月牙形小槽）向后喷入内钻管，由于流速增大形成喷射效应而形成一个低压区，低压区一直延伸到钻头的排屑通道。这样切屑便随着切削液被吸入内钻管，从而迅速排出。
喷吸钻与一般内排屑深孔钻在外形上十分相似，其主要区别是在于有内钻管。内钻管的作用主要是利用钻管末端的月牙形喷嘴在内钻管内形成一个低压区，产生喷吸效应，从而促进切屑顺利排出。

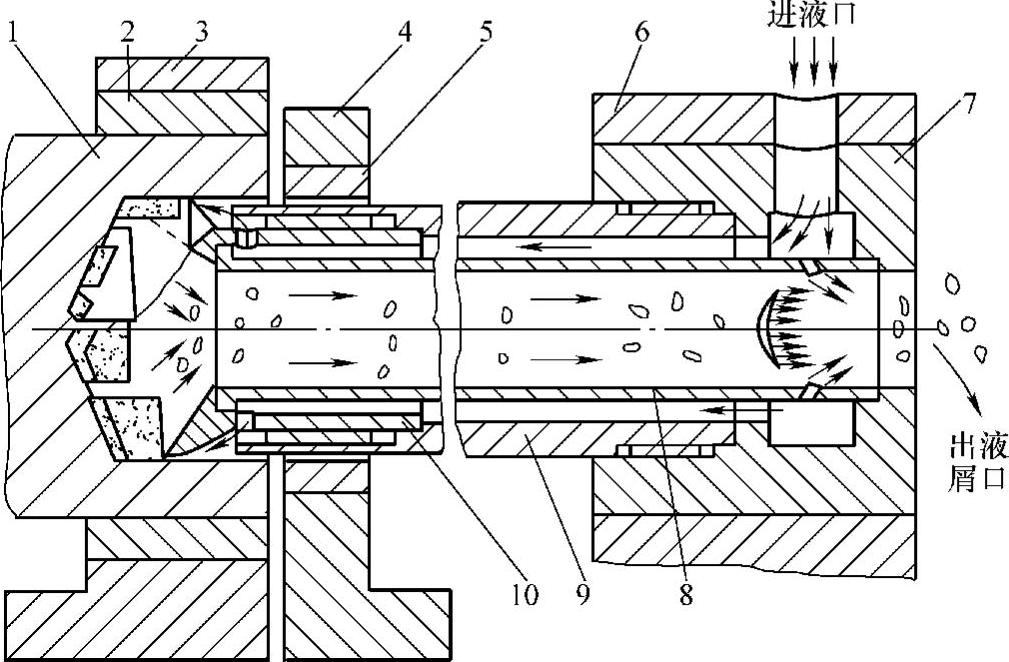

喷吸钻的结构
1—工件 2—夹爪 3—中心架 4—引导架 5—导向管 6—支持座 7—连接套 8—内管 9—外管 10—钻头
