内排屑深孔钻是指工作中切屑是从钻杆内部排出而不与工件已加工表面接触，可获得较好的已加工表面质量，下图是BTA（Boring and Trepanning Asso-ciation）深孔钻工作原理和结构简图。BTA深孔钻由钻头和钻杆组成，通过多头矩形螺纹联成一体，切削液在较高的压力下，由工件孔壁与钻杆外表面之间的空隙进入切削区以冷却、润滑钻头切削部分，并将切屑经钻头前端的排屑孔冲入钻杆内部向后排出。钻杆截面为管状，刚性好，因而切削效率高于外排屑。内排屑深孔钻主要用于加工d=18～185mm、长径比在100以内的深孔，通常直径为18.5～65mm的制成焊接式（见图b），而直径大于65mm的制成可转位式（见图c）。

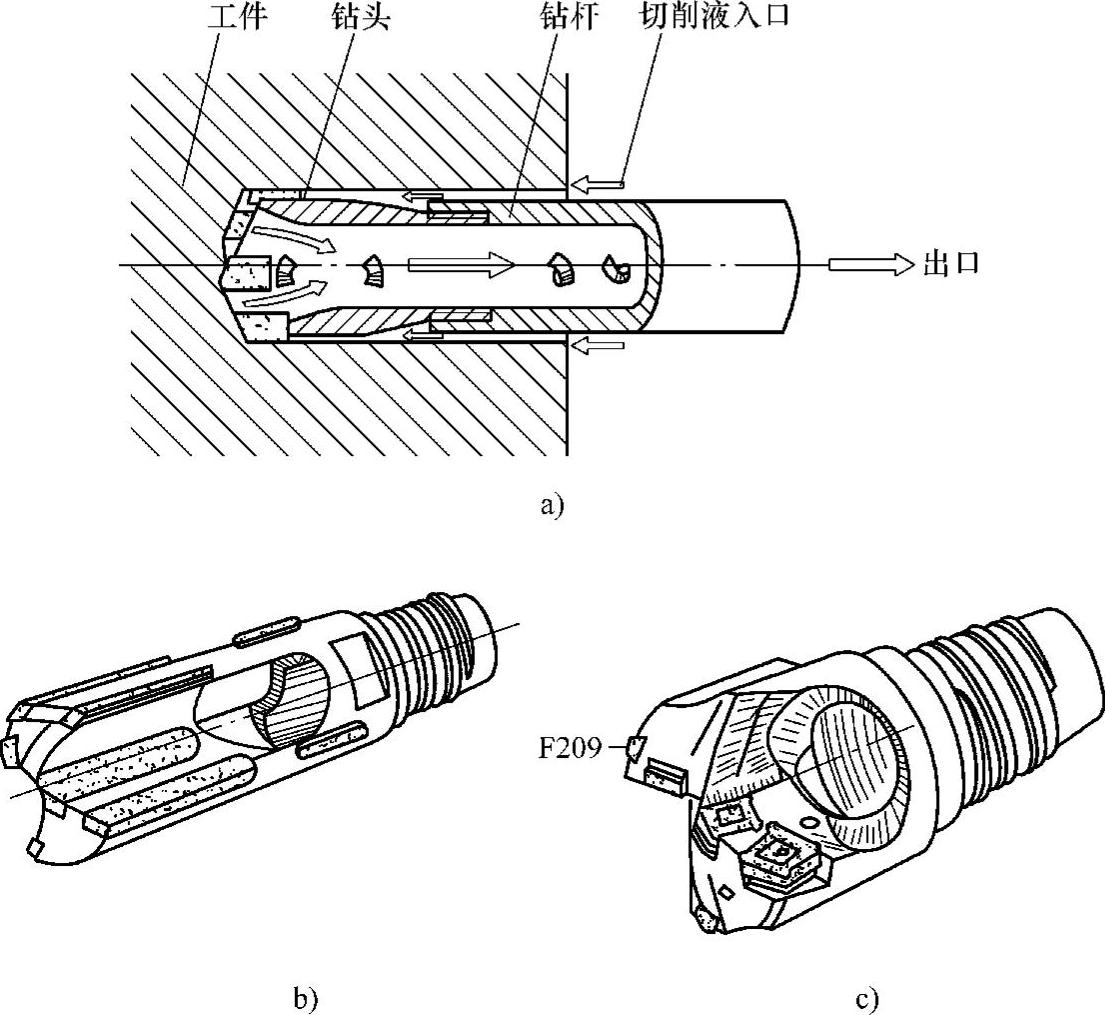

BTA深孔钻工作原理和结构简图
a）内排屑深孔钻工作原理 b）焊接式 c）转位式
