高速钢麻花钻的结构

标准锥柄高速钢麻花钻由以下三部分组成，如图a所示。

（1）工作部分 工作部分又分为切削部分与导向部分。切削部分担负着主要切削工作；导向部分的作用是当切削部分切入工件孔后起导向作用，也是切削部分的备磨部分。为了提高钻头的刚性与强度，其工作部分的钻心直径d_c向柄部方向递增，每100mm长度上钻心直径的递增量为1.4～2mm（见图d）。

麻花钻的切削部分由两个前面、后面、副后面（临近主切削刃的棱带）、主切削刃、副切削刃及一个横刃组成（图c）。

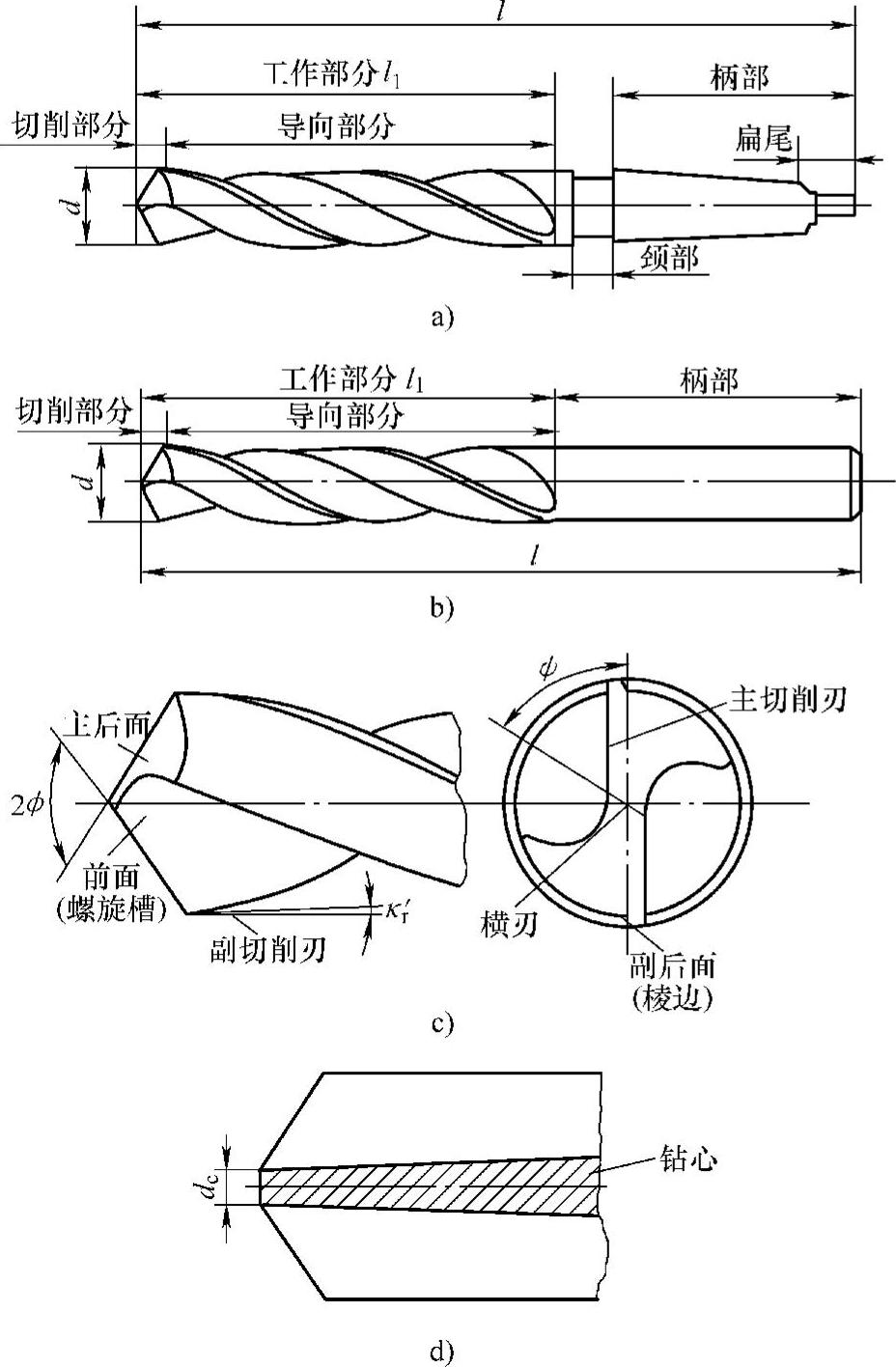

高速钢麻花钻

a）标准锥柄高速钢麻花钻结构组成 b）直柄麻花钻结构组成 c）麻花钻切削部分组成 d）钻心直径

1）前刀面：毗邻切削刃，是起排屑和容屑作用的螺旋槽表面。

2）后刀面：位于工作部分前端，与工件加工表面（即孔底的锥面）相对的表面，其形状由刃磨方法决定，在麻花钻上一般为螺旋圆锥面。

3）主切削刃：前刀面与后刀面的交线。由于麻花钻前刀面与后刀面各有两个，所以主切削刃也有两条。

4）横刃：两个后刀面相交所形成的刀刃。它位于切削部分的最前端，切削被加工孔的中心部分。

5）副切削刃：麻花钻前端外圆棱边与螺旋槽的交线。

6）刀尖：两条主切削刃与副切削刃相交的交点。

（2）柄部 柄部是钻头的夹持部分，并用来传递扭矩。柄部分直柄与锥柄两种，小直径钻头用圆柱柄，直径在12mm以上的均做成莫氏锥柄。锥柄端部制出扁尾，插到钻套中的腰形孔中，可用楔铁将钻头从钻套中击出。

（3）颈部 颈部位于工作部分与柄部之间，用于磨削柄部时退砂轮，也是钻头打标记的地方。为了制造方便，直柄麻花钻一般不制有颈部（见图b）。
