TSG工具系统概述
时间：2024-04-08 17:28:37 来源：admin 点击：0次
TSG工具系统属于整体式结构，是专门为加工中心和镗铣类数控机床配套的工具系统，如图所示。

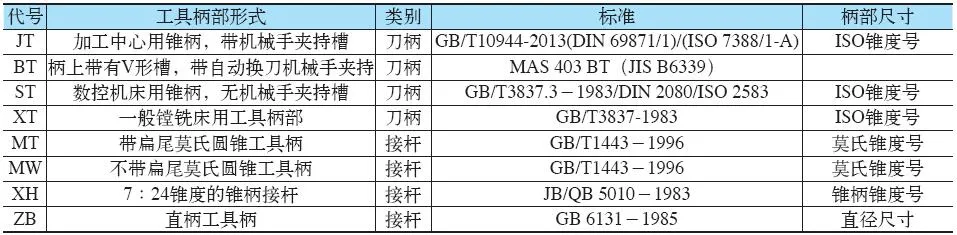

该工具系统锥柄和连杆连成一体；其优点是结构简单、整体刚性强、使用方便、工作可靠、更换迅速等；缺点是锥柄的品种和数量较多。TSG工具系统的表示形式由工具柄部形式、柄部尺寸、工具用途、工作长度和工具规格组成，如图所示。1. 工具柄部形式 一般采用7∶24圆锥柄，常用形式有JT、BT和ST等3种。通常有五种标准和规格，即NT（传统型）（简称NT或ST）、 DIN 69871（德国标准）（简称JT、DIN、DAT或DV）、ISO 7388/1（国际标准）（简称IV或IT）、 MAS BT（日本标准）（简称 BT）以及ANSI/ASME（美国标准）（简称CAT）。JT表示采用国际标准ISO 7388制造的加工中心机床用锥柄柄部（带机械手夹持槽）；BT表示采用日本标准MAS403制造的加工中心用锥柄柄部（带机械手夹持槽）；NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST，ST表示按GB3837制造的数控机床用锥柄（无机械手夹持槽）。目前，国内使用最多的是DIN 69871型（即JT）和MAS BT型两种刀柄。DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，ISO 7388/1型的刀柄可以安装在DIN 69871型、ISO 7388/1和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，ISO 7388/1型的刀柄是最好的。2. 柄部尺寸 对于锥柄表示相应ISO锥度号，对于圆柱柄表示直径。4. 工具规格 表示工具的工作特性；例如轮廓直径尺寸D和应用范围L。5. 工作长度 表示工具的设计工作长度（锥柄大端直径处到端面的距离）。
