TSG数控工具系统特点及选用

时间：2024-04-08 11:19:32 来源：admin 点击：0次

数控工具系统是高柔性化的加工系统，刀具数量多，要求更换迅速。因此，刀辅具的标准化和系列化十分重要。发达国家对刀辅具的标准化和系列化都十分重视，不少国家不仅有国家的标准，而且一些大的公司也都制订了自己标准和系列。我国除了已制定的标准刀具系列外，还建立了TSG82数控工具系统。该数控工具系统是一个联系数控机床（含加工中心）的主轴与刀具辅助系统。编程人员可以根据数控机床的加工范围，按标准刀具目录和标准工具系统选取和配置所需的刀具和辅具，供加工时使用。

如图所示，整体式结构的工具系统，把刀柄和夹持刀具的工作部分做成一体，使用时选用不同的品种和规格的刀柄，装上对应的刀具就可以使用。

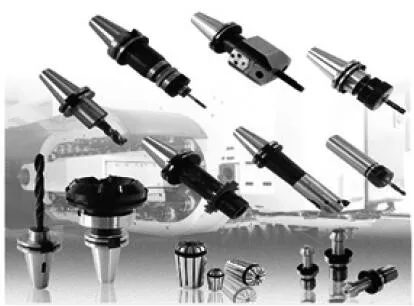

TSG整体式镗铣类工具系统

TSG82工具系统是与数控机床，特别是与加工中心配套的辅具。该系统包括多种接长杆、联接刀柄（镗、铣刀柄，莫氏锥孔刀柄，钻夹头刀柄，攻螺纹夹头刀柄，钻孔、扩孔、铰孔等类刀柄）、镗刀头等少量的刀具。用这些配套，数控机床就可以完成铣、钻、镗、扩、铰、攻螺纹等加工工装。TSG82工具系统各种辅具和刀具具有结构简单、紧凑、装卸灵活、使用方便、更换迅速等特点。我国TSG工具系统就属于整体式结构的工具系统。它的特点是将锥柄和接杆连成一体，不同品种和规格的工作部分都必须带有与机床相连的柄部。其优点是结构简单，使用方便、可靠，更换迅速等。缺点是锥柄的品种和数量较多。下图所示是TSG82工具系统图谱，选用时一定要按图示进行配置。下表是TSG82工具系统的代码和意义。

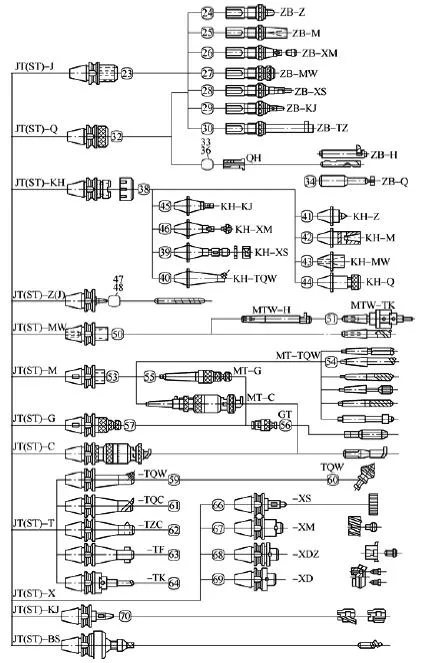

TSG82工具系统图谱

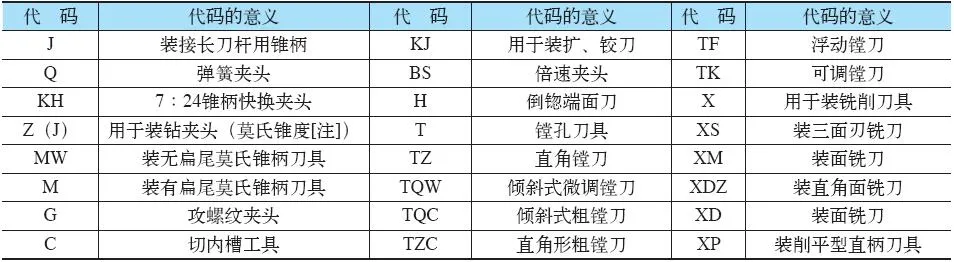

TSG82工具系统的代码和意义

注：用数字表示工具的规格，其含义随工具不同而异。有些工具该数字为轮廓尺寸D-L；有些工具该数字表示应用范围。还有表示其他参数值的，如锥度号等。
