对零件上大直径孔的加工，一般是采用高速钢麻花钻先钻孔，然后再扩钻（或镗孔），逐步达到所需尺寸。这种工艺效率低，刀具寿命短，费用高。复合钻头（也称为模块化钻头）就是在这种情况下产生的，它是在硬质合金可转位刀片钻头的结构基础上，增加高速钢中心钻头而成，专门用于大孔径的加工，不需要逐级扩孔，一次就可达到所需尺寸。

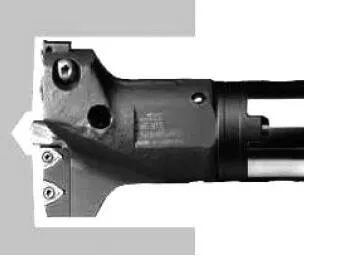

复合钻头
1.复合钻的结构组成及特点

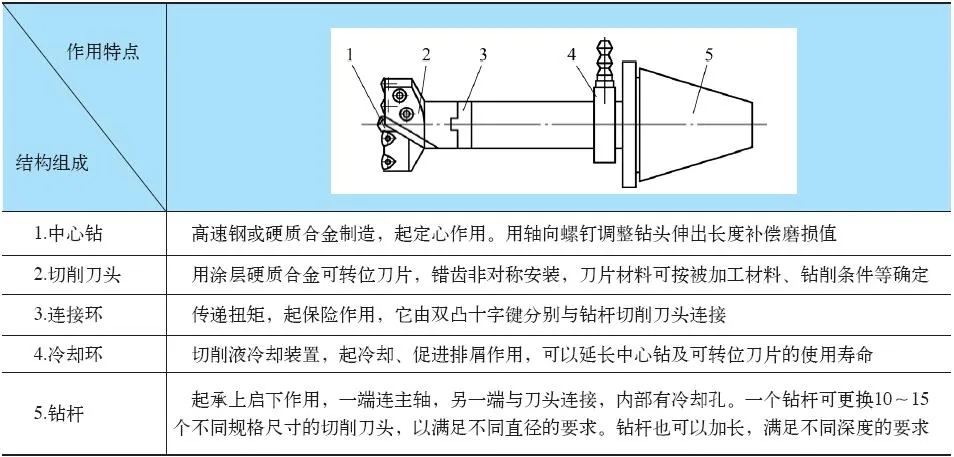

复合钻头的结构组成及特点
2. 适用范围及合理选用 复合钻头一般适用于大型数控镗铣床、镗床和摇臂钻上对碳钢、合金钢、有色金属及铸铁进行大孔径加工，要求机床的功率充足、较高的刚性和精度。一般钻孔直径范围为φ58～φ170mm，在机床功率允许的情况下，可加工至Φ300mm以上的孔。一般钻孔深度与钻孔直径之比小于5，个别情况下可以达到8，最适宜钻孔深度与直径的比值如图所示。加工时对工件表面形状的要求如图示。

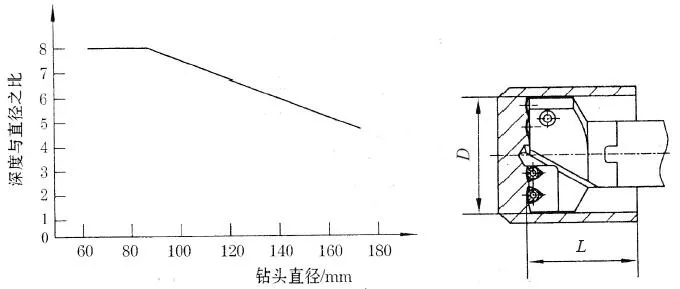

最佳钻孔深度与直径的比值

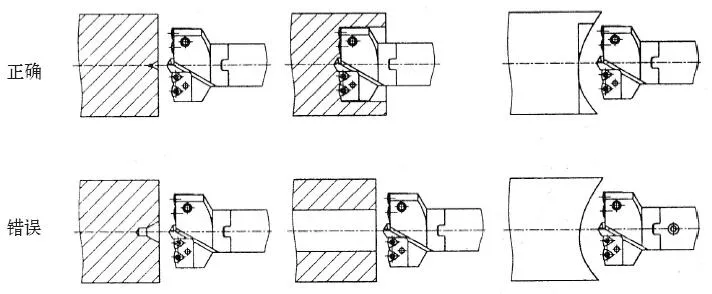

复合钻头对工件表面形状的要求
应用复合钻头时，必须注意只能在平面上钻孔，不允许在圆弧面、曲面及其他不规则形状表面上钻孔。如平面上有中心孔时，其直径应小于复合钻头上中心钻直径。复合钻不能进行扩孔。复合钻头在使用前必须合理调整中心钻顶尖和切削头各刃尖的距离，否则中心钻起不到定心和导向的作用。
在摇臂钻床上应用复合钻头时，必须注意：
（1）正确、合理地选用切削用量。因摇臂钻的刚性差，摇臂易抬起，故切削用量应适当降低，其中切削速度的影响最大。
（2）合理选择可转位刀片切屑槽形，以保证理想的断屑和切削轻快，一般多选用凸三边形点式槽形，并需与切削用量作相应的匹配，以保证顺利排屑。
3.切削用量 复合钻头的切削用量推荐值

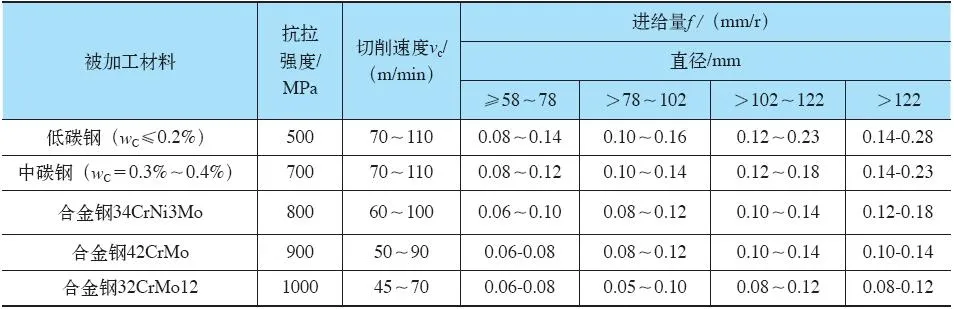

复合钻头切削用量推荐值
