钨钴钛类(YT)硬质合金的主要成分是WC-TiC-Co。该合金的硬质相除WC外还增加了5%~30%(质量分数)的TC，主要用于加工长切屑的黑色金属，如塑性较好的各类钢料。常用牌号有YT5、YT14、YT15、YT30等，其TiC的质量分数分别为5%、14%、15%、30%。这类硬质合金的硬度为89.5~92.5HRA，抗弯强度为900~1400MPa。由于TC的硬度和熔点比WC高，故YT类硬质合金的强度、耐磨性和耐热性均高于 YG 类合金，但抗弯强度特别是冲击韧度下降较多，随着合金中TC含量的提高和Co含量的降低，其强度和耐性提高，抗弯强度下降。由于以上因素，在冲击振动较大的切削过程中，容易出现崩刃现象，此时应选择TiC含量较低的合金牌号。

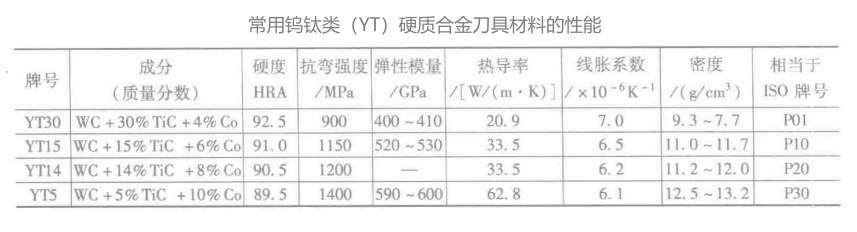

YT类硬质合金的导热性和焊接性随着TC含量的增加而显著下降，使用时要防止过热而使刀片产生裂纹。另外，YT类硬质合金在切削钛合金和含钛的不锈钢时，刀具中的钛元素会与工件里的钛元素有较强的亲和力，而发生严重的刀具粘结磨损和粘刀现象，因此，YT类硬质合金不适宜切削这类工件材料。下表所示为常用YT类硬质合金刀具材料的性能。
客服1
