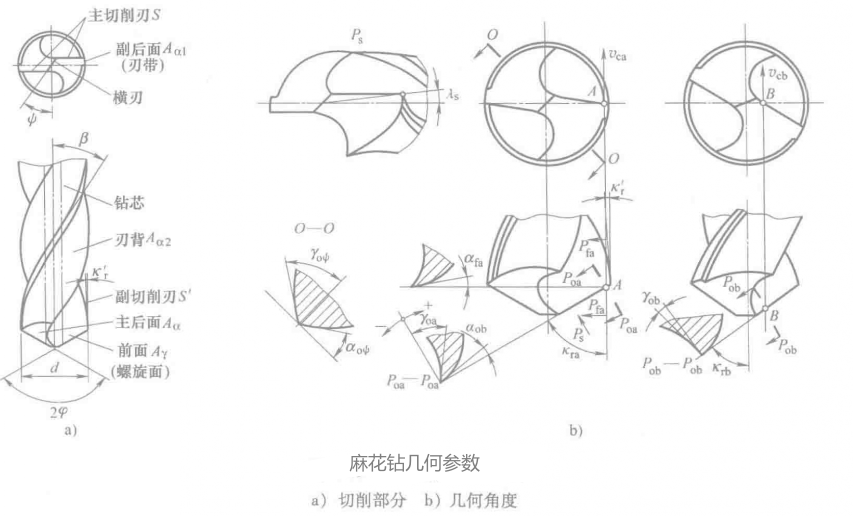

麻花钻是应用广泛的孔加工刀具，可用于钻孔与扩孔等加工。下图所示为麻花钻切削部分的几何参数。包括螺旋角β、顶角2Φ、前角γo、后角αo(αf)、主偏角κr副偏角 κ'r、刃倾角λs 、横刃倾角ψ、横刃前角γoψ、横刃后角αoψ等。
麻花钻的端面有两条主切削刃和一条横刃，圆柱部分有两条副切削刃，两主切削刃在其平行平面上的投影夹角--顶角2Φ(标准麻花钻约118°);主切削刃上不同点的前角(γoa>γob)和后角(αoa>αob)不等，从外侧的正前角γoa(A点)逐渐变化到负前角 γob(B点);副切削刃主要起着导向的作用，不具有切削效果，有一段零度后角的刃带;麻花钻外径向柄部方向有少量的倒锥量(每100mm长度上减小0.03~0.12mm)，构成了副偏角κ'r;横刃是麻花钻的致命弱点之一，从o-o剖面可以看出，其有极大的负前角(γoψ=-(54°~60°))，说明横刃处的切削效果特别差，几乎是挤压出切屑，并产生很大的轴向阻力;麻花钻的钻芯向柄部方向成正锥度而逐渐增大(每100mm长度上增加1.4~2.0mm)，因此，钻头多次刃磨减短后，横刃增长，加工时的轴向阻力会增加。
