模块连接常见的定位方式有两种：一种是以短圆锥定位，如图1所示，其特点是模块装拆方便，定心精度高，模块的设计和制造精度可以是模块在夹紧以后能同时消除锥面和法兰端面的间隙，并有一定的变形量，产生预紧力。另一种是以圆柱面定位，这种定位方式能可靠地实现连接法兰端面的无间隙接触，产生较大的预紧力，连接刚度高，传递转矩大。

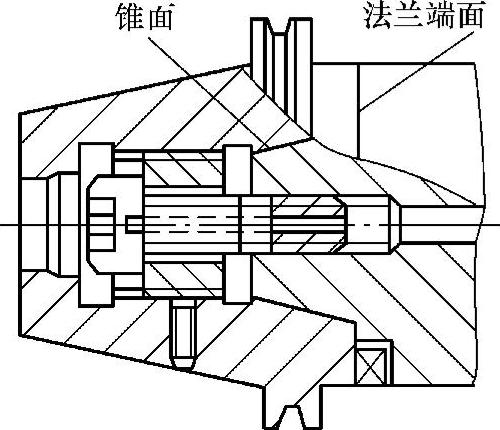

图1 短圆锥定位
夹紧方式分轴向拉紧和径向顶紧两种。轴向拉紧是通过轴向螺钉或拉杆将模块连接，回转时，刀具稳定性好，但模块装卸不便。径向顶紧是通过径向拧紧螺钉，借助楔块、钢球等零件产生轴向拉紧作用将模块连接，模块装卸方便。
图2所示为TMG21工具系统夹紧结构图，其加紧机构主要由外锥端螺钉、滑销、内锥端螺钉三元件构成。使用时先拧紧内锥端螺钉，当用外力拧紧外锥端螺钉时，滑销带动刀具向左移动，贴合面之间产生巨大的正压力使刀柄与刀具紧密连接起来。
图2 TMG21工具系统夹紧结构
