模块式工具系统是为了适应整体式工具系统规格和品种繁多，给生产、使用和管理带来诸多不便而发展起来的，是目前较普遍采用的工具系统。它的特点是把整体式刀具分解成柄部、中间连接块、和工作头三个部分，并制成各种系列化的模块，借助于不同规格的中间模块组装成不同用途、不同规格的模块式工具，从而方便了制造、使用和保管，减少了工具储备，增加了工具系统柔性。
模块式工具系统是为了适应整体式工具系统规格和品种繁多，给生产、使用和管理带来诸多不便而发展起来的，是目前较普遍采用的工具系统。它的特点是把整体式刀具分解成柄部、中间连接块、和工作头三个部分，并制成各种系列化的模块，借助于不同规格的中间模块组装成不同用途、不同规格的模块式工具，从而方便了制造、使用和保管，减少了工具储备，增加了工具系统柔性。

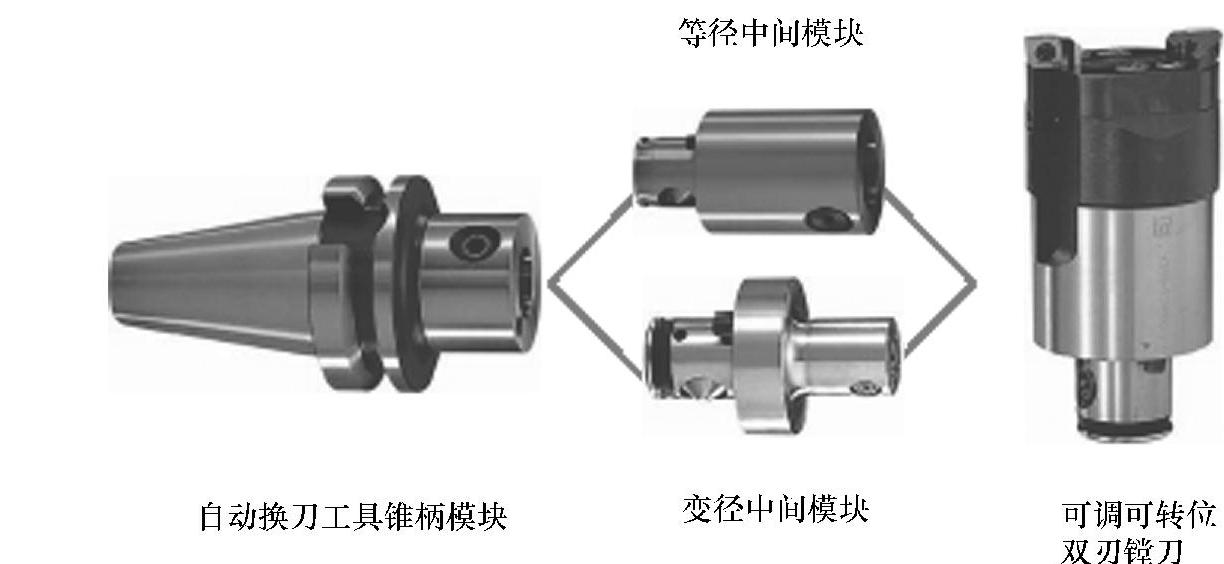

目前，世界上模块式工具系统不下几十种，它们之间的区别主要在模块连接的定心方式和锁紧方式不同。然而，不管哪种模块式工具系统都是由主柄模块、中间模块和工作模块三个基本模块组成，模块之间借助圆锥（或圆柱）配合，通过适当组合三个模块和刀具，可以组装成满足特定加工要求的成套刀具，如图所示。
三个基本模块组合
主柄模块的主要功能是其柄部与机床主轴相连接，起到刀具定位和传递主轴力、转矩和运动的作用，端部能与中间模块或工作模块或整体刀具相连接。主柄模块与机床主轴连接的7∶24锥柄和供换刀机械手夹持部分已标准化。
中间模块的主要功能是在主柄模块与工作模块、专用工具之间起适配和接装的作用。中间模块有等径中间模块和变径中间模块，可进行长度和直径组合。
工作模块是接装刀具的模块，它分为三大类，其特点见表。
工作模块的特点
