下图是采用凸三边形和四边形刀片的硬质合金可转位刀片钻头的结构和切削图形。在进行切削图形设计时应考虑的内容有：
1）内、外刀片应有搭接量（径向交错量），一般为2～5mm。搭接的目的：一是切去孔底的全部金属；二是保护外刀片的后备刀尖不发生磨损，即后备刀尖不参加切削，因为转位后它将成为钻头的刀尖，以保证刀片转位后的加工质量。使用者还应注意刀片转位方向。
2）内刀片的切削刃（内刃）不通过钻头中心，有（0.01～0.02）d的偏心距离，以利于增大工作后角，若内刃通过中心或高过中心，会导致工作后角为负值和呈现“零速切削”现象，刀片挤压严重，很容易产生崩刃。
3）径向力的平衡，即内、外刀片各段切削刃所承受的径向力相互抵消，避免钻头偏斜，保证切削平衡和加工质量。

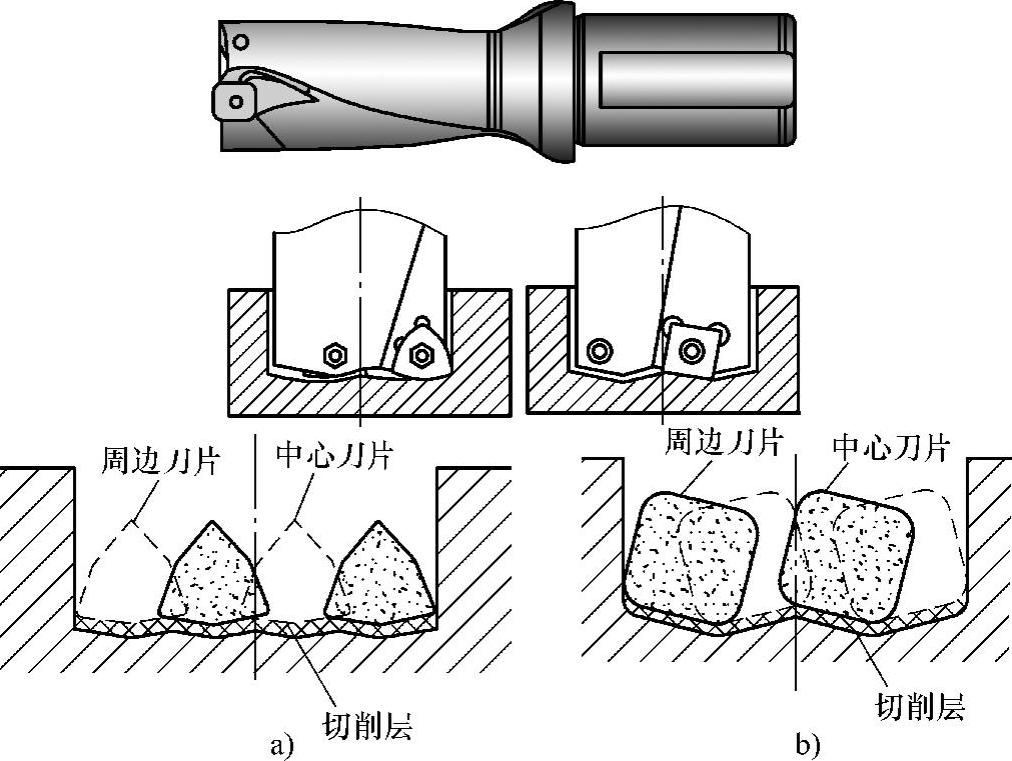

硬质合金可转位刀片钻头的结构和切削图形
a）凸三边形刀片 b）四边形刀片
