铸铁概述
时间：2024-05-08 16:47:51 来源：admin 点击：0次

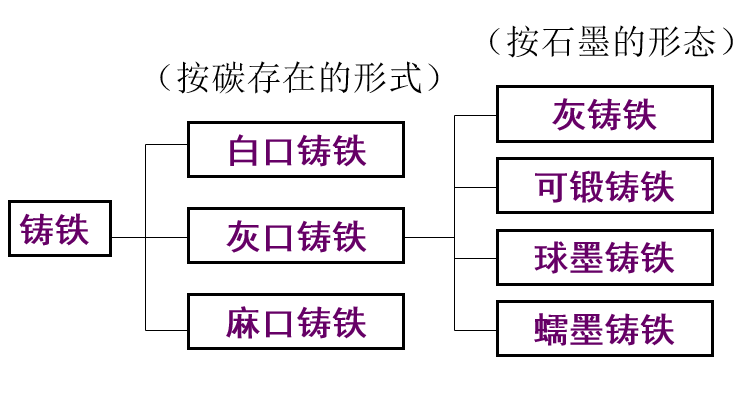

一、铸铁分类

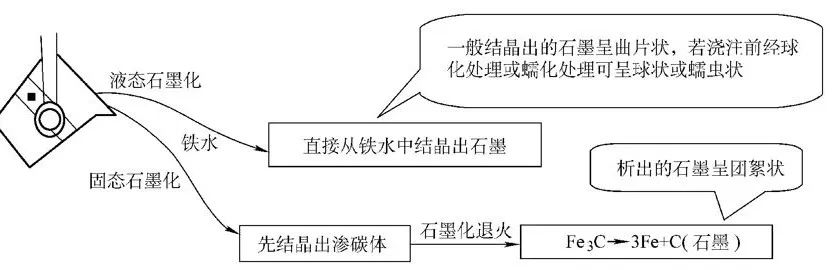

二、铸铁的石墨化
一类是促进石墨化的元素，有碳、硅、铝、镍、铜和钴等，其中碳和硅对促进石墨化作用最为显著。铸铁中碳、硅含量越高，往往其内部析出的石墨量就越多，石墨片也越大。在低碳钢中加入0.3%～0.5%铬就可有效地阻止石墨化。

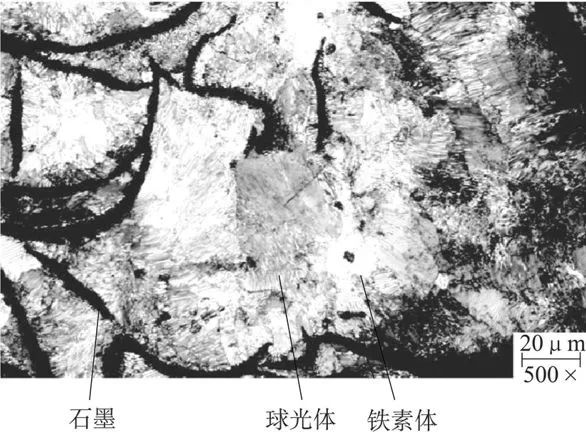

在低碳钢和低碳钼钢等珠光体耐热钢中，可以同时发生珠光体球化和石墨化过程，这是由于两过程有相同的影响因素(如温度等)作用的缘故。
铸件的冷却速度主要取决于壁厚和铸型材料。铸件越厚、铸型材料散热性能越差，铸件的冷却速度就越慢，越有利于石墨化。
三、铸铁的组织与性能的关系
由于石墨的强度和塑性几乎为零，这样我们就可以把分布在钢的基体上的石墨看作不同形态和数量的微小裂纹或孔洞，使铸铁获得良好的铸造性能、切削加工性能，以及消音、减震、耐压、耐磨等诸多优良性能。四、灰铸铁

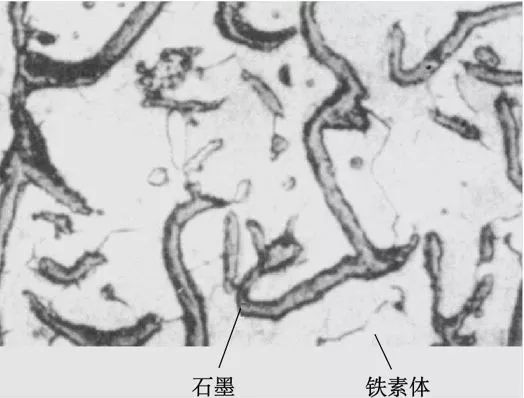

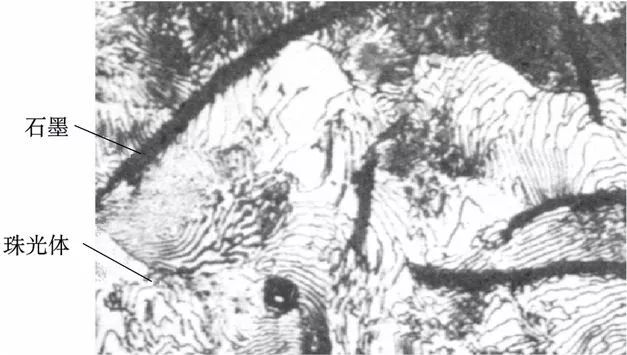

灰铸铁是指具有片状石墨的铸铁，主要成分是铁、碳、硅、锰、硫、磷，是应用最广的铸铁，其产量占铸铁总产量80%以上。灰铸铁可看成是碳钢的基体加片状石墨。灰铸铁的力学性能与基体的组织和石墨的形态有关。由“灰铁”两字的大写汉语拼音字母字头“HT”及后面的一组表示最小抗拉强度数值的数字组成。五、可锻铸铁

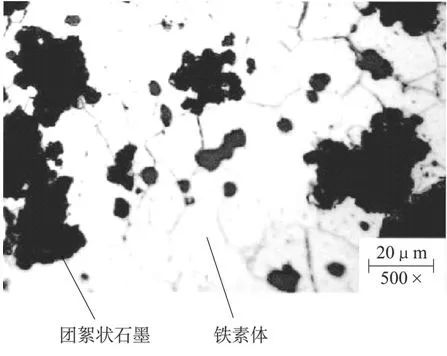

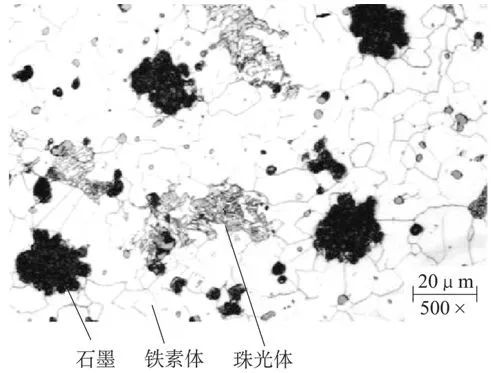

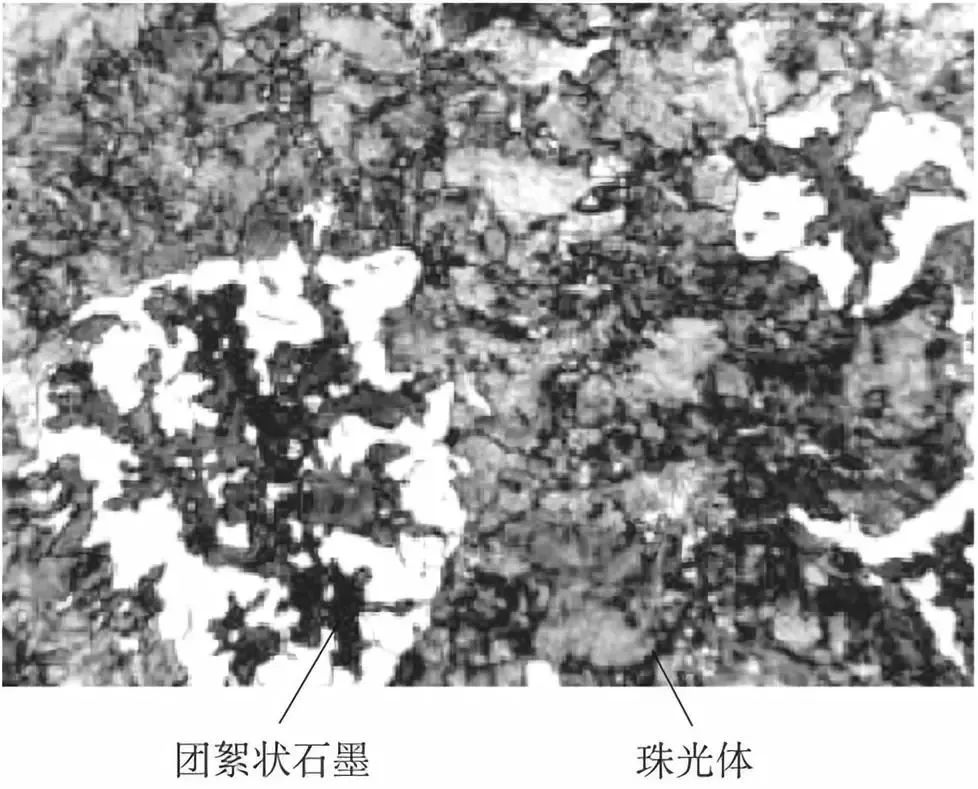

可锻铸铁(malleablecastiron)，由一定化学成分的铁液浇注成白口坯件，再经退火而成的铸铁，有较高的强度、塑性和冲击韧度，可以部分代替碳钢。 可锻铸铁的化学成分是：wC=2.2%～2.8%，wSi=1.0%～1.8%，wMn=0.3%～0.8%，wS≤0.2%，wP≤0.1%。三个字母及两组数字组成。前两个字母“KT” ，第三个字母代表可锻铸铁的类别。后面两组数字分别代表最低抗拉强度和伸长率的数值。 别名：马铁、玛钢。六、球墨铸铁

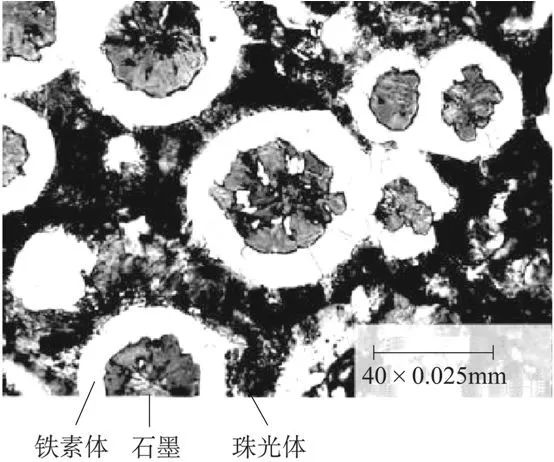

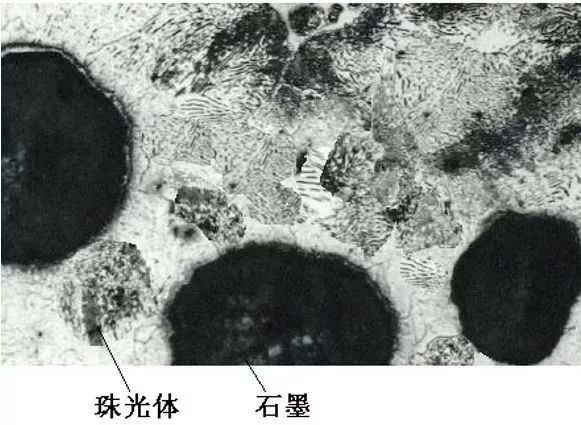

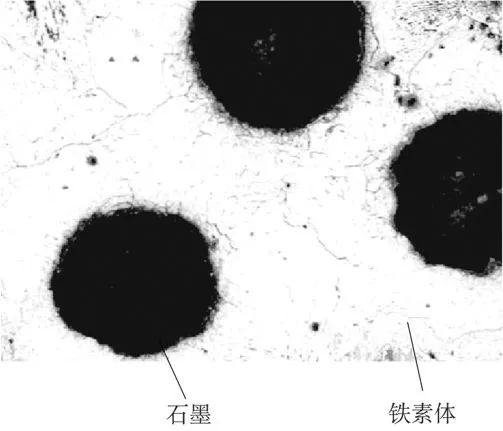

球墨铸铁是一种高强度铸铁材料，其用于铸造一些受力复杂，强度、韧性、耐磨性要求较高的零件。
球墨铸铁已迅速发展为仅次于灰铸铁的、应用十分广泛的铸铁材料。所谓“以铁代钢”，主要指球墨铸铁。
QT＋两组数字”，两组数字分别代表其最低抗拉强度和伸长率。 七、蠕墨铸铁

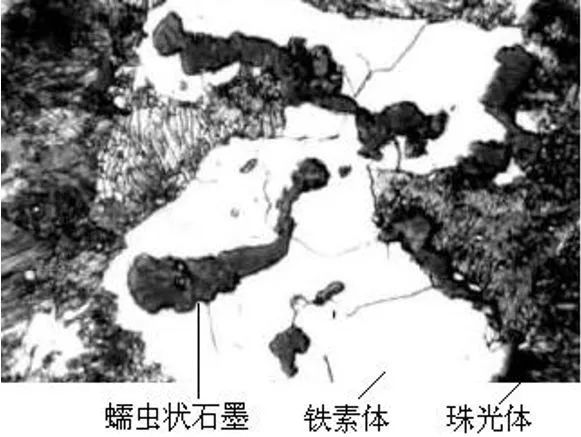

蠕墨铸铁作为一种新型铸铁材料出现在20世纪60年代。我国是研究蠕墨铸铁最早的国家之一。抗拉强度和疲劳强度相当于铁素体球墨铸铁，减震性、导热性、耐磨性、切削加工性和铸造性能近似于灰铸铁。 八、铸铁热处理
1．热处理作用：改变基体组织，但不能改变石墨的大小、数量、形态和分布。 灰铸铁：提高力学性能的作用不大，主要是减小内应力，提高表面硬度和耐磨性能，消除因冷却过快而在铸件表面产生的白口组织。 蠕墨铸铁：通过正火使其获得以珠光体为主的基体组织，在一定程度上提高其力学性能。
客服1
