TMG工具系统概述

时间：2024-04-08 15:46:52 来源：admin 点击：0次

模块式工具系统就是把工具柄部和工作部分分割开来，分别制成系列化的模块，再经过中间模块，组装成一套套不同用途、规格的模块式工具。这样，既方便了制造，也方便了使用和保管，大大减少了用户的工具储备。

TMG工具系统简介

模块式工具系统

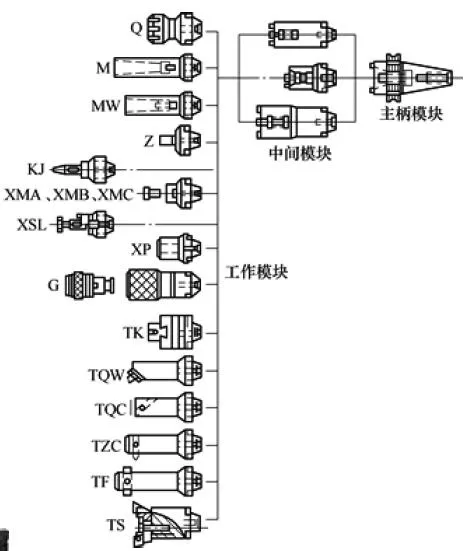

下图为TMG工具系统组成。

TMG工具系统组成

目前，世界上出现的模块式工具系统不下几十种。它们之间的区别主要在于模块连接的定心方式和锁紧方式不同。然而，不管哪种模块式工具系统都是由下述三个部分所组成：

（1）主柄模块——直接与机床主轴连接的工具模块。

（2）中间模块——为了加长工具轴向尺寸和更换连接直径的工具模块。

（3）工作模块——为了装夹各种切削刀具的模块。

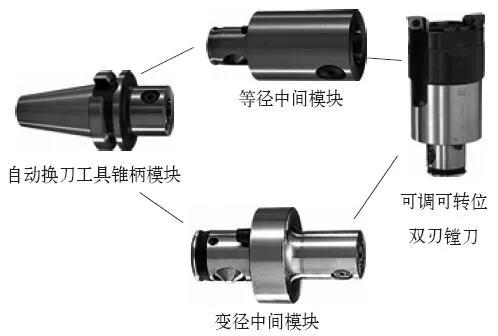

各种模块式工具系统之间的主要区别在于模块连接的定心方式和锁紧方式不同，下图为TMG21模块工具系统的模块组成。

TMG21模块工具系统的模块组成

TMG数控工具系统的类型

国内常见的镗铣类模块式工具系统有TMG10、TMG21和TMG28等。这些型号的表示形式中前一位表示模块连接的定心方式；后一位表示模块连接的锁紧方式。

（1）TMG10——短圆锥定心，轴向用中心螺钉拉紧，主要用于刀具组合后不经常拆卸或加工件具有一定批量的情况。

（2）TMG21——单圆柱面定心，径向销钉锁紧。主要用于重型机械、机床等各种行业。

（3）TMG28——单圆柱面定心。具有互换性好，连接的重复精度高，组装/拆卸方便，连接牢固可靠，结合刚性好，切削性能良好，主要用于高效切削。

TMG模块型号的表示方法

（1）表达内容依顺序为：模块接口形式、模块所属种类、用途或有关特性参数。

（2）模块连接的定心方式——TMG类型代号的十位数字（0~5）。

（3）模块连接的锁紧方式——TMG类型代号的个位数字（0~6、TMG28为8）。

（4）模块所属种类——模块类别标示，一共有5种。

（5）柄部形式代号——标示锥柄形式。

（6）锥度规格——表示柄部尺寸（锥度号）。

（7）模块接口处直径——标示主柄模块和刀具模块接口处外径。

（8）装在主轴上悬伸长度——主柄圆锥大端直径指前端面的距离或者是中间模块前端到中间模块接口处的距离。
