工具系统与刀具的连接方式大致有三种，分别用于不同的加工环境。
工具系统与刀具的连接方式大致有以下三种：
1. 夹 该连接方式多用于圆柱面工具的夹紧，以夹紧形式可分为两种：
（1）三点式夹紧，如图所示，钻夹头刀柄。
（2）360°夹紧，如图所示，弹簧夹头刀柄，热缩刀柄。

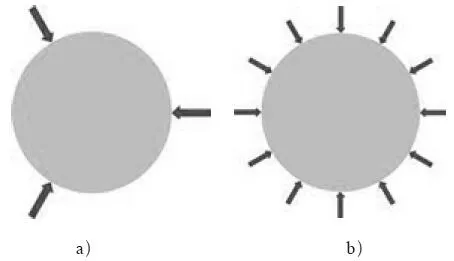

以夹紧作用刀具与工具系统的连接方式
a ）三点式夹紧 b）360°夹紧
2. 压 该连接方式多用于圆柱面和平面工具的夹紧，以压紧作用方向可分为以下两种：
（1）径向压紧，侧固式刀柄，如图所示。
（2）轴向压紧，面铣刀刀柄， TMG21工具系统如图所示。

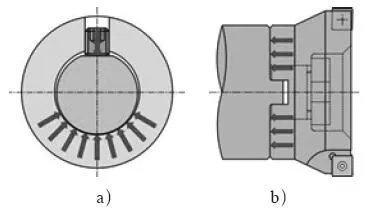

以压紧作用刀具与工具系统的连接方式
a ）径向压紧 b）轴向压紧
3. 圆锥面自定位 该连接方式以锥面之间的静摩擦力传递扭矩，如图所示。

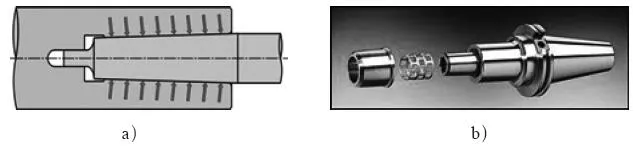

以锥面之间的静摩擦力传递扭矩
a ）圆锥面自定位示意图 b）圆锥面自定位图
数控工具系统一般由刀柄、接长杆和各种刀具组成，加工中心使用的工具系统是镗铣类工具系统，镗铣类数控工具系统是镗铣类主轴到刀具之间连接刀柄的总称，如图所示，其主要作用是连接主轴与刀具，使镗铣类加工中心的刀具达到所要求的位置与精度，传递切削所需扭矩及保证刀具的快速更换，如图所示。

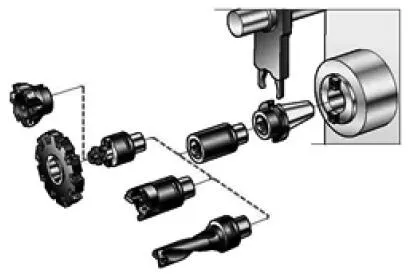

通用镗铣类加工中心的刀具、主轴和刀柄连接图

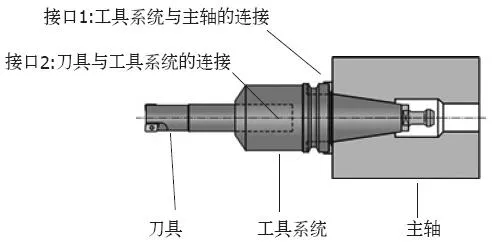

镗铣类工具系统连接接口
