可转位刀片钻头的特点及选用

时间：2024-03-26 15:23:38 来源：admin 点击：0次

可转位刀片钻头，也叫浅孔钻或U钻，它是加工孔深小于3倍孔径的高效钻孔工具，近年来被广泛应用于各种数控机床、加工中心及转塔车床等自动设备上。这种钻头通常是不对称地安装两片可转位刀片，形成内刃和外刃，分别担任孔内部（含中心部）和孔外部（含孔壁）的加工，如图所示，切削加工孔直径大时，可以安装多个刀片。

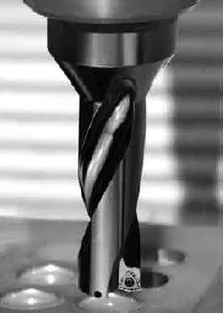

可转位刀片钻头

特点及选用

1. 产品分类可转位刀片钻头可按刀片形状、排屑槽形状、结构、加工特性等不同来分类。

（1）按刀片形状可分为四边形、凸三边形、菱形、六边形等。

（2）按常用的刀体排屑槽可分为直槽、螺旋槽钻头2种。

（3）按钻柄形式可分为圆柱柄、莫氏锥柄钻头2种形式。

（4）按结构可分为整体式、模块式和刀头与刀体分离式钻头3种。

2. 产品特点

（1）适用于高速切削。加工钢材时，切削速度v_c为80～120m/min；用涂层刀片时，切削速度v_c为150～300m/min，生产效率是标准麻花钻的7～12倍。

（2）加工质量高。表面粗糙度值可达Ra=3.2～6.3μm。

（3）刀片可转位使用，节省辅助时间。

（4）断屑好。采用断屑台断屑，排屑性能好。

（5）钻柄内部采用内冷却结构，钻头刀片寿命更高。

（6）不但能钻孔，也可用于镗孔和锪孔，在个别情况下，还能作为车刀使用。

3. 切削用量可转位刀片钻头的切削用量，应根据被加工材料的种类及硬度等来确定，常用切削用量见表1，加工难断屑材料时的措施见表2。

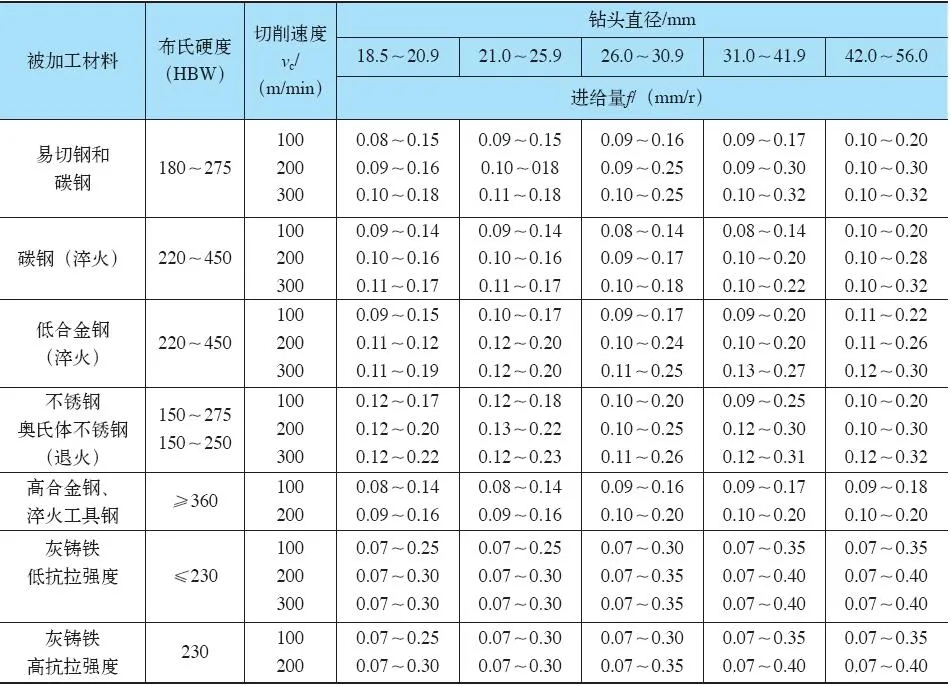

表1 可转位刀片钻头常用切削用量推荐值

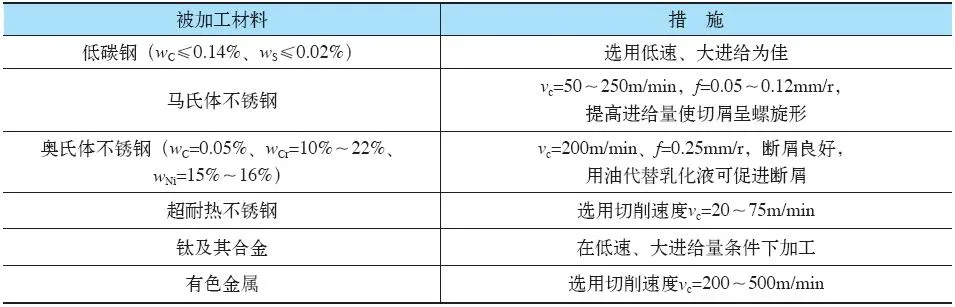

表2 可转位刀片钻头加工难断屑材料时的措施
