倒角立铣刀与插铣立铣概述

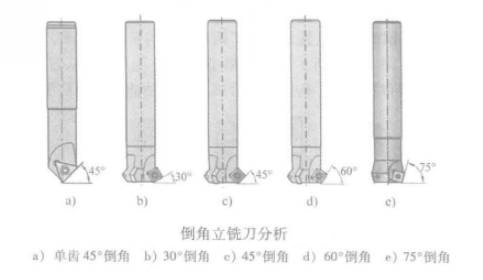

倒角立铣刀——顾名思义是主要用于倒角加工的刀具，如图所示为常见的倒角立铣刀结构型式。倒角立铣刀的主要参数是主偏角，常见的是45°倒角;其次是齿数一般倒角加工的精度要求并不高，因此齿数有2齿基本能满足要求，直径较小时甚至可做成单齿，如图a所示;当然大于2齿并不影响倒角加工，实际上大于2齿的且主偏角小于90°的立铣刀的头部结构与面铣刀基本相同，因此，不同刀具制造商的称呼略有差异，如称之为面铣刀、立铣刀和倒角铣刀。笔者认为，其都有其原因，若称之为面铣刀则基本符合前述的整体式面铣刀特征;而称之为立铣刀是因为其直径较小，属细长型结构;称之为倒角铣刀是着重于其应用特点。事实上，在铣削面积不大的平面时，显然这种小直径的立铣刀效果更好，特别是数控编程加工灵活时。

插铣与大进给立铣刀——大进给切削指进给速度，较高的铣削方式，如下图所示，大进给切削加工的完整称呼是高转速、小切深、大进给加工，其主偏角一般较小，前面介绍面铣刀时曾经谈到主偏角为10°面铣刀适合大进给加工，实际上这种刀具通常制作成直径较小的立式铣刀型式，其加工过程中的切削力主要分解到轴向方向，由于刀具和主轴的轴向刚性较高，因此加工过程更稳定。大进给切削方式可用于高速铣削、螺旋铣削等加进给加工，其主偏角一般较小，前面介绍面铣刀时曾经谈到主偏角为10°面铣刀适合大进给加工，实际上这种刀具通常制作成直径较小的立式铣刀型式，其加工过程中的切削力主要分解到轴向方向，由于刀具和主轴的轴向刚性较高，因此加工过程更稳定。大进给切削方式可用于高速铣削、螺旋铣削等加工。

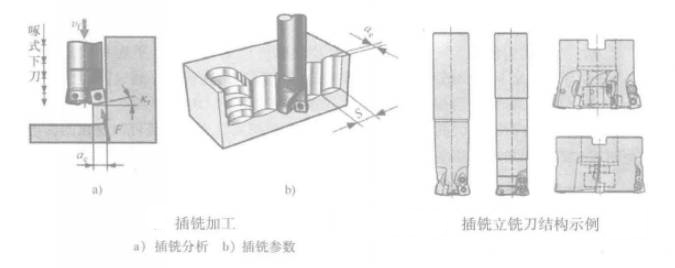

插铣是指以轴向进给切削为主的切削方式，如下图所示。插铣加工以铣刀端面刃切削为主(即端面刃为主切削刃)，切削力以轴向力为主，且同时切削的齿数超过一个，因此切削加工更稳定，轴向下刀较深时，可采用啄式下刀，必要时进给深度可以逐渐减小，以利于断屑与排屑。插铣加工特别适合于以去除材料为主的粗铣加工。

插铣立铣刀主要是用正方形刀片或等边不等角六边形(代号W)刀片制作，直柄与套式结构，如上图所示。
