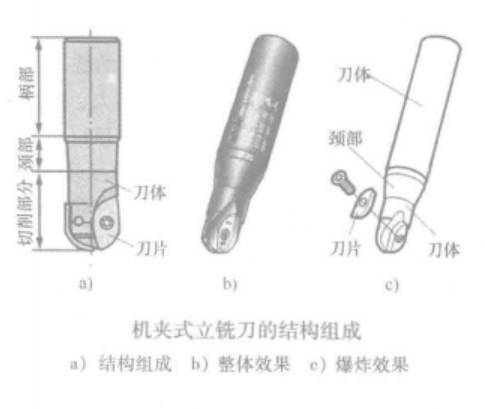

机夹式立铣刀是机夹可转位不重磨立式铣刀的简称。按结构特点可分为刀体与刀片两大部分;按作用不同也可分为柄部、颈部与切削部分三部分，只是切削部分为可转位刀片通过机械方式夹固在刀体上，即“刀体+刀片”等于切削部分，如下图所示。机夹式立铣刀的柄部结构型式与整体式立铣刀基本相同，颈部的设计也大致相同，切削部分完全地创新成了机械夹固、可转位或更换的结构模式。因此，学习与选用机夹式立铣刀，仅需重点研究切削部分即可。

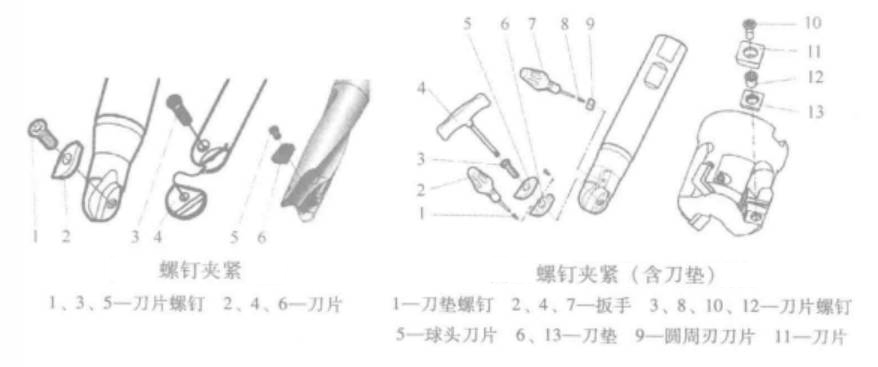

机夹式立铣刀与整体式立铣刀的最大差异在于切削部分是通过机械夹固的刀片构成，其主要特点是“机夹”和“可转位"。机夹式立铣刀由于受空间位置的限定，多为螺钉夹紧固定方式，若空间位置许可的话，会增加刀垫等保护刀体，个别受力较大的铣刀增加了压板辅助夹紧。图所示为仅用螺钉夹紧刀片;下图所示为刀片下部设置了一个刀垫，可有效保护刀体，延伸其使用寿命。

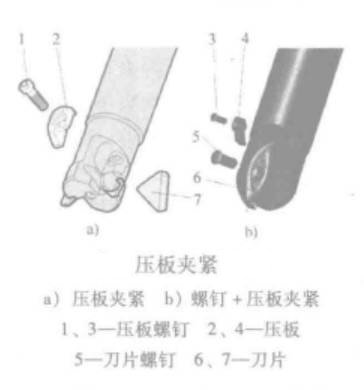

下图a所示为纯压板夹紧，刀片未用螺孔紧固，这种夹紧方式切屑流出受一定影响，应用并不广泛，图b所示为螺钉夹紧为主，辅助压板夹紧，又称之为复合夹紧，其夹紧力较大。
作为立铣刀的应用功能而言，其必须尽可能实现整体式立铣刀所具有的功能，就目前市场上的机夹式立铣刀而言，端头的轮廓形状基本能模拟出平底、圆角头和球头，倒角头的机夹立铣刀也是比较容易实现的。而对于圆周部分而言，机夹式立铣刀一般仅模拟圆柱形轮廓，因此机夹式立铣刀主要有圆柱(平底)立铣刀、圆角立铣刀和球头立铣刀三类以及一些特殊需求的立铣刀，如倒角立铣刀、钻铣刀等。
机夹式立铣刀的刀片编号规则仍遵循 GB/T2076——2007《切削刀具用可转位刀片型号表示规则》，只是球头铣刀的刀片形状特殊，各厂家往往进一步开发了自己的刀片并给予了相应的刀片编号。
