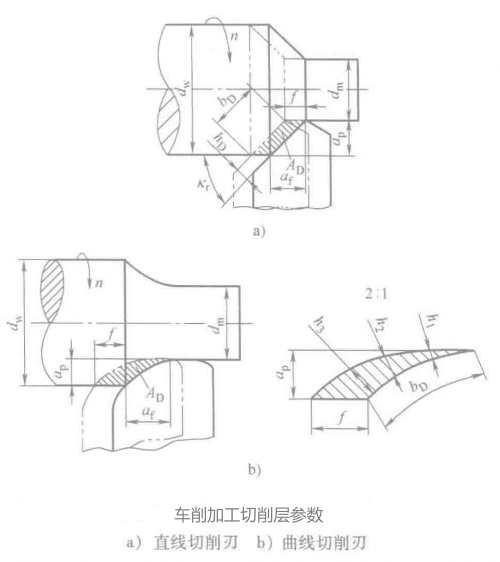

通常，以较为简单的单刃车削为例阐述切削层参数，下图所示为车削加工切削层参数示意图。
(1)切削面积AD它是切削层公称横截面积的简称，指切削过程中，主切削刃切削层尺寸平面的实际横截面积。切削面积不包括残留面积，即实际的切削面积。
(2)切削宽度bD它是切削层公称宽度的简称，指切削过程中，主切削刃切削层尺寸平面中度量的主切削刃截形上两个极限点之间的距离，如图a所示。
(3)切削厚度hD它是切削层公称厚度的简称，指在切削过程中，切削层参数度量同一时刻切削面积AD与切削宽度bD的比值。
说明:
1)对于直线切削刃，切削厚度是恒定值，切削面积、切削宽度、切削厚度与主偏角之间的关系如下，其中，切削面积等于切削厚度与切削宽度的乘积，也等于进给量与背吃刀量的乘积。
2)对于曲线切削刃，切削厚度是一个变化值，如图b所示。其可引入一个平均切削厚度hDap，指切削面积与曲线切削刃弧长的比值。
3)图中出现的进给吃刀量af指切削刃基点在进给方向上度量的吃刀量。
