目前在我国较为普及的数控车削整体式工具系统是CZG车削工具系统，如图所示，在国际上它等同于德国标准DIN 69880。

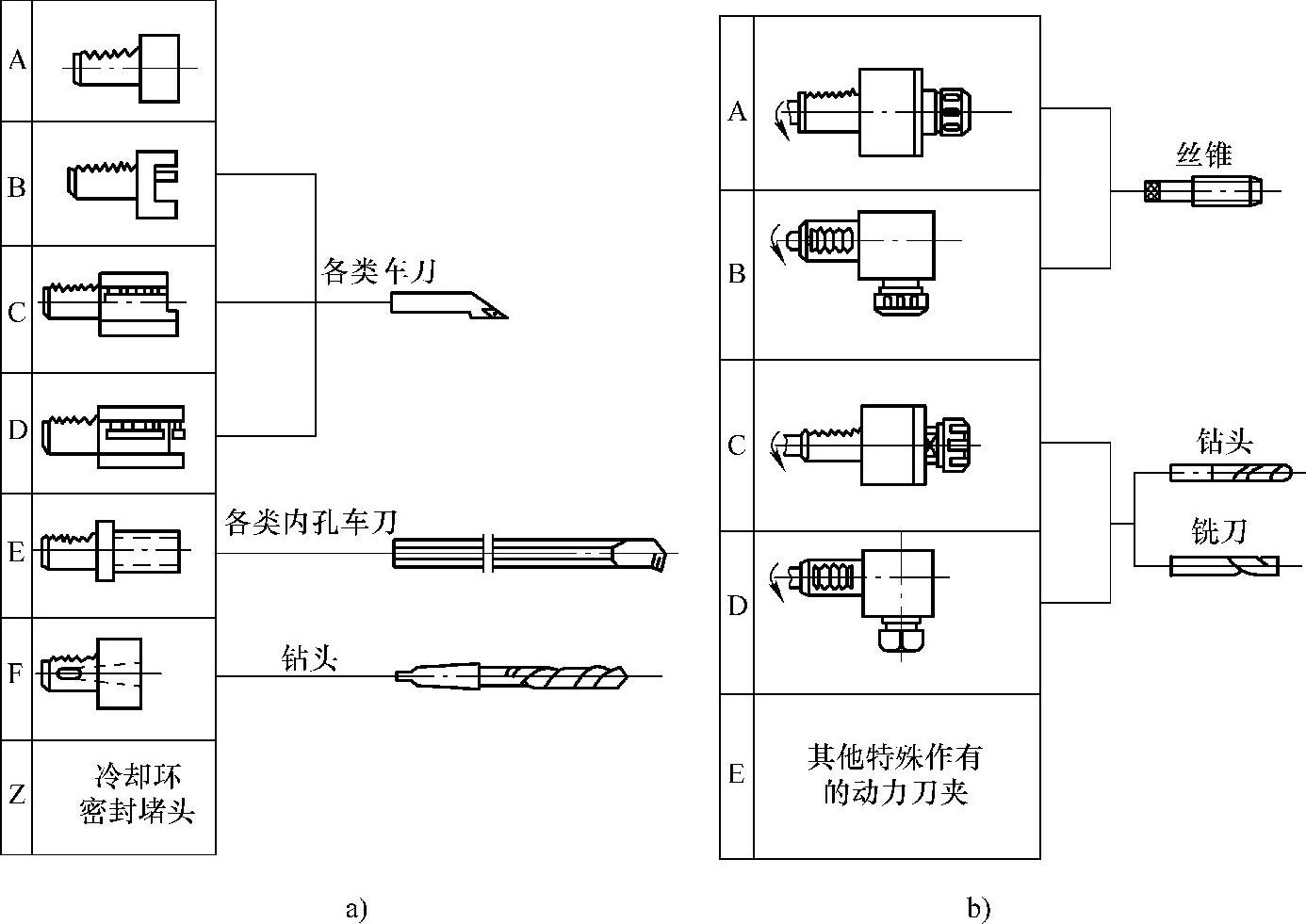

CZG车削工具系统（DIN 69880）
a）非动力刀夹组合形式 b）动力刀夹组合形式
CZG车削工具系统与数控车床刀架连接的柄部是由一个与其轴线垂直的齿条圆柱和法兰组成，如图所示。在数控车床的刀架上，安装刀夹柄部圆柱孔的侧面有一个由螺栓带动的可移动楔形齿条，该齿条与刀夹柄部上的齿条相啮合，并有一定的错位。由于存在这个错位，当旋转螺栓，楔形齿条径向压紧刀夹柄部的同时，使柄部的法兰紧密地贴紧在刀架的定位面上，并产生足够的拉紧力。这种结构具有刀夹装卸操作简便、快捷，刀夹重复定位精度高，连接刚度高等优点。
CZG车削工具系统柄部形状
