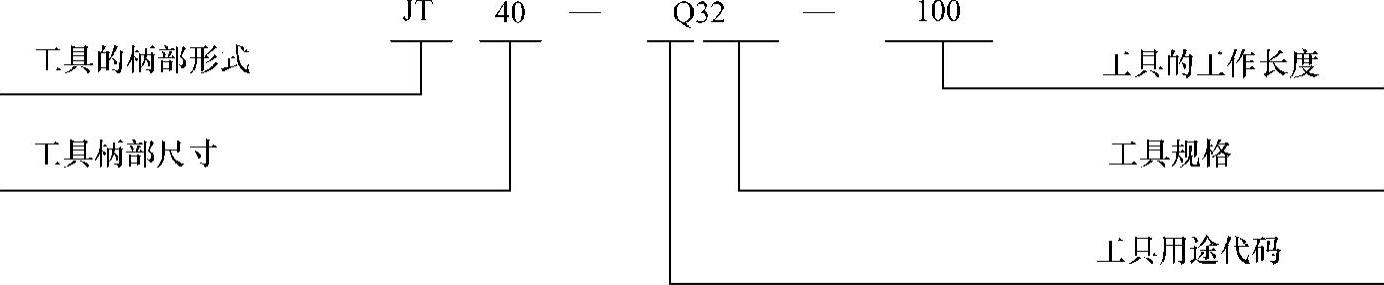

工具系统的型号由五部分组成，其表示方法如下：
（1）工具柄部形式 工具柄部一般采用7∶24圆锥柄。常用的工具柄部形式有JT、BT和ST等三种，它们可直接与机床主轴相连接。JT表示采用国际标准ISO 7388制造的加工中心机床用锥柄柄部（带机械手夹持槽）；BT表示采用日本标准MAS403制造的加工中心用锥柄柄部（带机械手夹持槽）；ST表示按GB3837制造的数控机床用锥柄（无机械手夹持槽）。
镗刀类刀柄自己带有刀头，可用于粗、精镗。有的刀柄需要接杆或标准刀具，才能组装成一把完整的刀具；KH、ZB、MT、MTW为四类接杆，接杆的作用是改变刀具长度。下表为TSG工具系统工具柄部的形式尺寸代号及含义。
TSG工具系统工具柄部的形式尺寸代号及含义
（2）工具用途代码 用代码表示工具的用途，如XM表示装面铣刀用刀柄。TSG82工具系统用途代码和意义见下表。
TSG82工具系统用途代码和意义
（3）工具规格 用途代码后的数字表示工具的工作特性，其含义随工具不同而异，有些工具该数字为其轮廓尺寸D或L；有些工具该数字表示应用范围；还有表示其他参数，如锥度号等。
（4）工作长度 表示工具的设计工作长度（锥柄大端直径处到端面的距离）。
