7∶24锥度的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、ISO 7388-1（国际标准）、MAS BT（日本标准）及ANSI/ASME（美国标准）。NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST，ST锥柄标准形式见下表。其他四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。

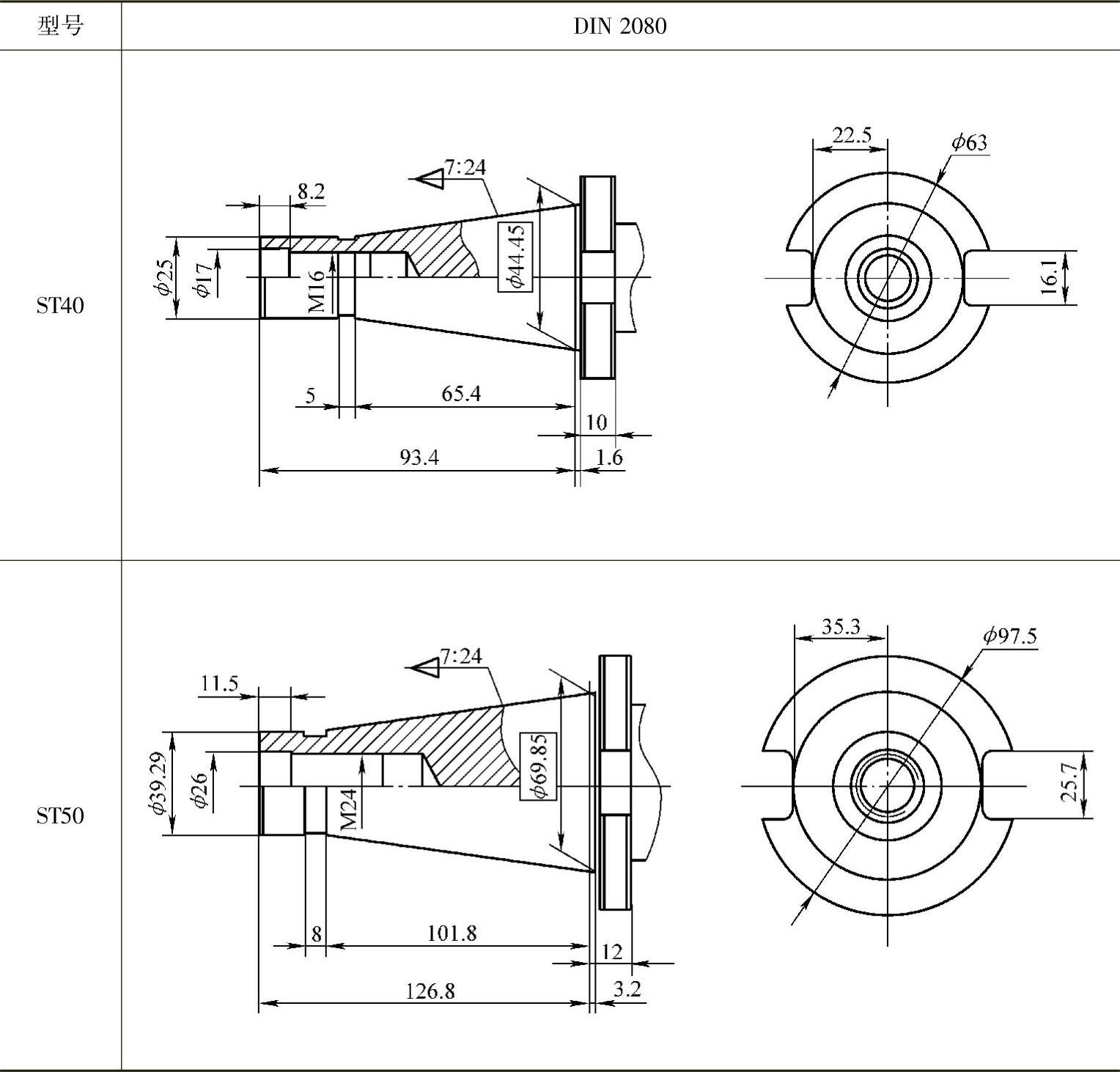

ST锥柄标准形式
目前国内使用最多的是DIN 69871型（即JT）和MAS BT型两种刀柄。DIN69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，ISO7388-1型的刀柄可以安装在DIN 69871型、ISO 7388-1和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，ISO 7388-1型的刀柄是最好的。
（1）DIN 2080型 DIN2080型简称NT或ST，是德国标准，即国际标准ISO2583，是我们通常所说ST型刀柄，它不能用机械手装刀，只能手动装刀。
a）工作原理 b）拉钉拉紧刀柄局部放大图
1—刀柄 2—拉钉 3—钢珠 4—拉杆 5—碟形弹簧 6—活塞 7—液压缸 8、10—行程开关 9—压缩空气管接头 11—弹簧 12—主轴
（2）国际标准、德国标准、中国标准锥柄及拉钉 国际标准锥柄ISO7388-1型（简称JT）其刀柄安装尺寸与德国标准锥柄DIN 69871型没有区别，只是ISO 7388-1型刀柄的D4值小于DIN 69871型刀柄的D4值，所以将ISO7388-1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN69871型刀柄安装在ISO 7388-1型机床上则有可能会发生干涉。我国自动换刀机床用7∶24圆锥工具柄部国标（GB 10944.1—2006）规定的40、45和50号刀柄，在形式、尺寸上与国际标准ISO 7388-1完全相同，详见下表。
JT锥柄标准形式
（3）日本标准锥柄 MAS BT型（简称BT）是日本标准，安装尺寸与DIN69871、ISO 7388-1及ANSI完全不同，不能换用。但相比来说，BT型刀柄的对称性结构使它比其他三种刀柄的高速稳定性要好一些。下表所示为BT锥柄标准形式。
BT锥柄标准形式
（4）美国标准锥柄 美国标准锥柄ANSI B5.50型（简称CAT），安装尺寸与DIN 69871、ISO 7388-1类似，但由于少一个楔缺口（机械手夹持槽），所以ANSI B5.50型刀柄不能安装在DIN 69871和ISO 7388-1机床上，但DIN69871和ISO 7388-1刀柄可以安装在ANSI B5.50型机床上。下表所示为CAT锥柄标准形式。
CAT锥柄标准形式
