可转位铣刀一般由刀片、定位元件、夹紧元件和刀体组成。由于刀片在刀体上有多种定位与夹紧方式，刀片定位元件的结构又有不同类型，因此可转位铣刀的结构型式有多种，分类方法也较多。但对用户选择刀具结构类型起主要作用的是刀片排列方式，排列方式可分为平装结构和立装结构两大类。
平装结构铣刀的刀体结构工艺性好，容易加工，并可采用无孔刀片（无孔刀片价格较低，可重磨）。这种结构由于需要夹紧元件，刀片的一部分被覆盖，容屑空间较小，且切削力方向的硬质合金截面较小，故平装结构的铣刀一般用于轻型和中量型的铣削加工。
立装结构的刀片只用一个螺钉固定在刀槽上，结构简单，转位方便，刀片装夹零件较少，但刀体的加工难度较大，一般需用五坐标加工中心进行加工。由于刀片切向安装，在切削力方向的硬质合金截面较大，因而可进行大切深、大走刀量切削，这种铣刀适用于重型和中型的铣削加工，是数控龙门铣床、落地镗铣床、较大规格加工中心、专用铣削机床等重型、中型高效、高精度铣削加工的最佳选择。

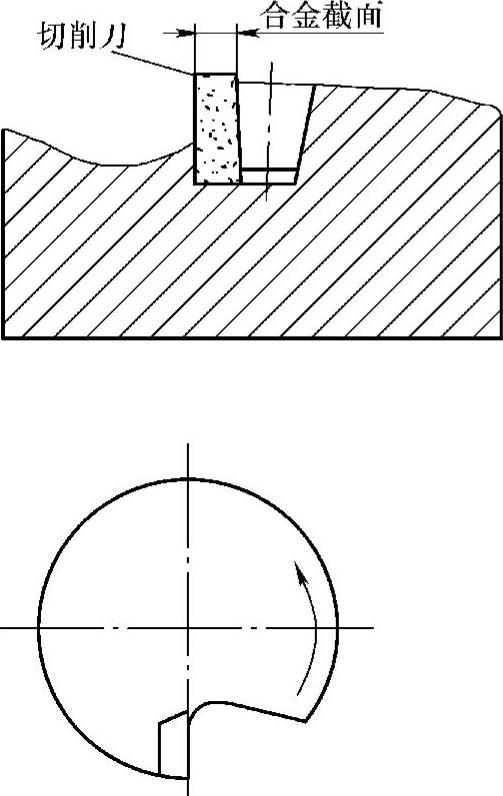

平装结构
立装结构
