模具铣刀（见下图）用于加工模具型腔或凸模成形表面。在模具制造中广泛应用。它是由立铣刀演变而成。高速钢模具铣刀主要分为圆锥形立铣刀（直径d=6～20mm，半锥角α/2=3°、5°、7°和10°）、圆柱形球头立铣刀（直径d=4～63mm）和圆锥形球头立铣刀（直径d=6～20mm，半锥角α/2=3°、5°、7°和10°）。按工件形状和尺寸来选择。

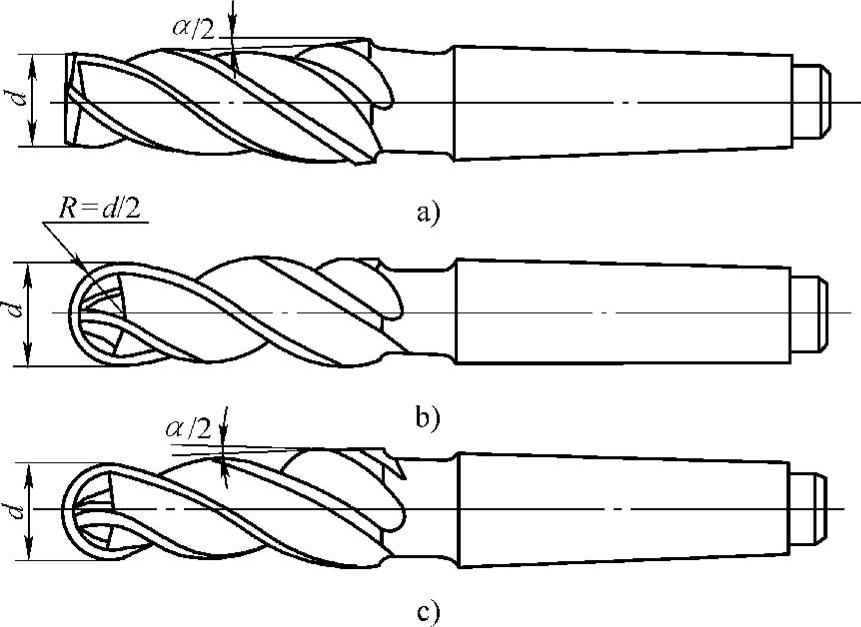

高速钢模具铣刀
a）圆锥形立铣刀 b）圆柱形球头立铣刀 c）圆锥形球头立铣刀
硬质合金球头铣刀可分为整体式和可转位式。整体式硬质合金球头铣刀直径d=3～20mm，螺旋角β=30°或45°，齿数z=2～4齿。适用于高速、大进给铣削。加工表面粗糙度值小，主要用于精铣。
可转位球头立铣刀（见下图）前端装有一片或两片可转位刀片，它有两个圆弧切削刃，直径较大的可转位球头立铣刀除端刃外，在圆周上还装长方形可转位刀片，以增大最大吃刀量。用这种球头铣刀进行坡铣时，向下倾斜角不宜大于30°。铣削表面粗糙度值较大，主要用于高速粗铣和半精铣。
可转位球头立铣刀
