镶焊式硬质合金立铣刀分直刃和螺旋齿两种形式。
（1）直刃立铣刀 镶焊式硬质合金斜齿立铣刀用于加工铸铁时，刀片材料选用YG6或YG8，加工钢时选用YT15，刀体材料一般为9SiCr。根据直径大小，镶焊式直刃硬质合金立铣刀有直柄和锥柄两种结构，图1和图2分别为直柄和锥柄立铣刀的结构。

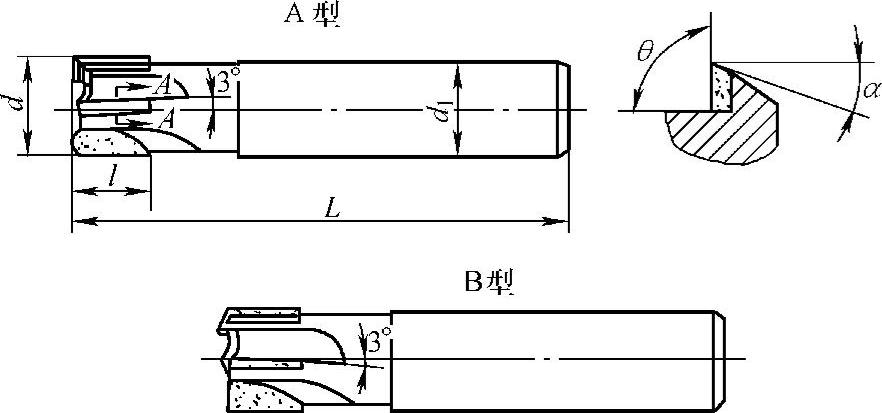

图1 直柄硬质合金斜齿立铣刀
图2 锥柄硬质合金斜齿立铣刀
（2）螺旋齿立铣刀 焊接式硬质合金螺旋齿立铣刀适用于加工碳素结构钢和合金工具钢。结构有普通直柄和削平直柄、莫氏锥柄、7∶24锥柄等硬质合金螺旋齿立铣刀，如图3、图4、图5所示。
图3 普通直柄和削平直柄的硬质合金螺旋齿立铣刀
图4 硬质合金螺旋齿锥柄立铣刀
图5 硬质合金螺旋齿7∶24锥柄立铣刀
