1.机夹可重磨式车刀
机夹可重磨式车刀是用机械夹固的方法将刀片固定在刀杆上，由刀片、刀垫、刀杆和夹紧机构等组成。图1所示为上压式机夹车刀、图2所示为侧压式机夹车刀。这种车刀是针对于硬质合金焊接车刀的缺陷而出现的。与硬质合金焊接车刀相比，机夹可重磨式车刀有很多优点，如刀片不经高温焊接，排除了产生焊接应力和裂纹的可能性；刀杆可以多次重复使用，使刀杆材料利用率大大提高，刀杆成本下降；刀片用钝后可多次刃磨，不能使用时还可以回收。缺点是在使用过程中仍需刃磨，不能完全避免由于刃磨而引起的热裂纹；其切削性能仍取决于工人刃磨的技术水平；刀杆制造复杂。

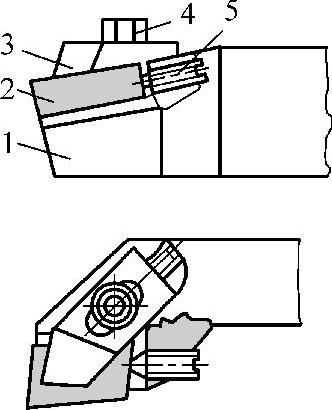

图1 上压式机夹车刀
1—刀杆 2—刀片 3—压板 4—螺钉 5—调整螺钉

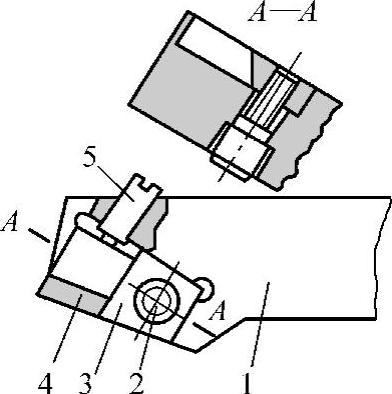

图2 侧压式机夹车刀
1—刀杆 2—压紧螺钉 3—楔块 4—刀片 5—调整螺钉
2.机夹可转位车刀
机夹可转位刀具是一种把可转位刀片用机械夹固的方法装夹在特制的刀杆上使用的刀具，如图3所示。在使用过程中，当切削刃磨钝后，不需刃磨，只需通过刀片的转位，即可用新的切削刃继续切削。只有当可转位刀片上所有的切削刃都磨钝后，才需要换新刀片。机夹可转位车刀（简称可转位车刀）是其中的一类，它除了具有焊接式、机夹重磨式刀具的优点外，还具有切削性能和断屑性能稳定、停车换刀时间短、完全避免了焊接和刃磨引起的热应力和热裂纹、有利于合理使用硬质合金和新型复合材料、有利于刀杆和刀片的专业化生产等优点。因此机夹可转位刀具应用范围不断地扩大，已成为刀具发展的一个重要方向。

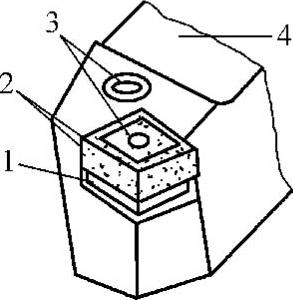

图3 可转位机夹车刀
1—刀垫 2—刀片 3—夹固元件 4—刀杆
