YT类硬质合金的主要成分为WC-TiC-Co，用于加工长切屑的黑色金属。该类合金中的硬质相除WC外，还含有5%～30%（质量分数）的TiC。典型牌号有YT30、YT15、YT14、YT5等，其TiC含量分别为30%、15%、14%、5%。这类硬质合金的硬度为89.5～92.5HRA，抗弯强度为900～1400MPa。因TiC的硬度和熔点比WC高，故YT类硬质合金的硬度、耐磨性和耐热性（900～1000℃）均比YG类硬质合金高，但抗弯强度特别是冲击韧度显著降低。例如，YT15和YG6的含Co量同为6%，YT15的硬度提高了1.5HRA，但抗弯强度降低了300MPa。
YT类硬质合金随着TiC含量增加，其导热性、磨削性和焊接性显著降低，在使用时要防止过热而使刀片产生裂纹。另外，YT类硬质合金在切削钛合金和含钛的不锈钢时，刀具中的钛元素会与工件里的钛元素有较强的亲和力，而发生刀具严重磨损的粘刀现象，因此，这种情况下要避免采用YT类硬质合金。部分典型YT类硬质合金的成分和性能见表。

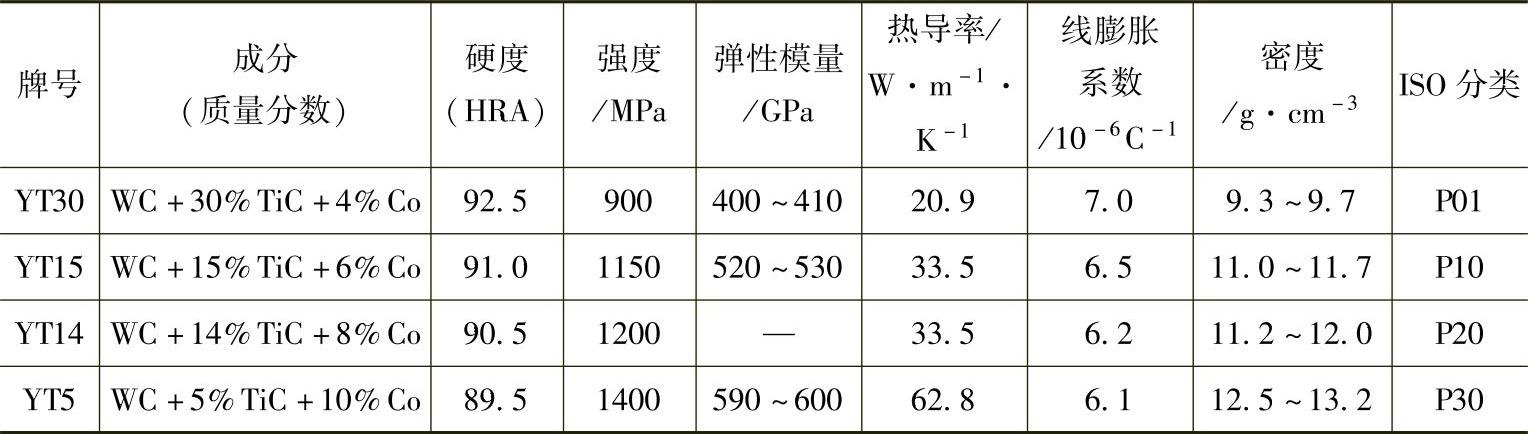

部分典型YT类硬质合金的成分和性能
客服1
