固定型刀柄主要形状有圆形、方形、扁形等。圆形刀柄的横截面为圆形，如图a所示，刀柄有圆柱形和圆锥形两种。圆柱形刀柄的旋转中心在夹紧后与机床装夹孔的旋转中心将不一致，因此一般不应用于旋转类刀具的刀柄，常用于车刀杆，采用侧面压紧方式；圆锥形的刀柄定位、装夹精度高，目前在高精、高效加工中应用普遍，如现代数控工具系统的刀具柄部基本都以圆锥形为主。方形刀柄如图b所示，主要用于车削加工中，采用侧面压紧方式，对中定心性相对较差。扁形、薄刀板形如图c所示，主要用于加工空间受限的场合，如目前较流行的薄刀、各种形状切槽刀。

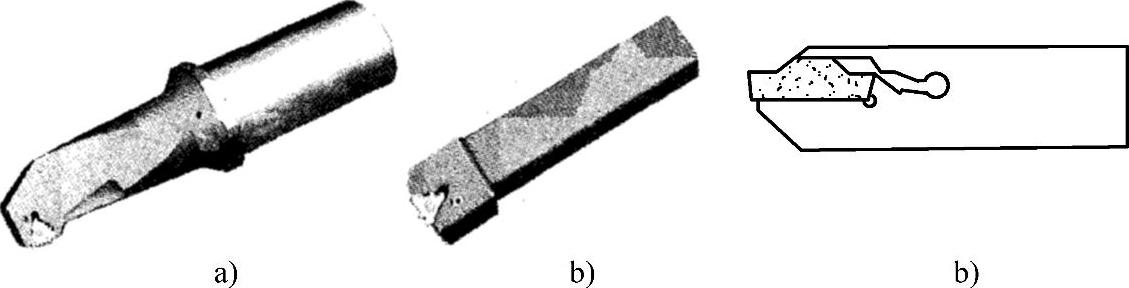

刀柄形式
a）圆形刀柄 b）方形刀柄 c）扁形刀柄
刀柄的夹紧方式较多，下表列出了各种刀柄截面形状和常用的夹紧方式。

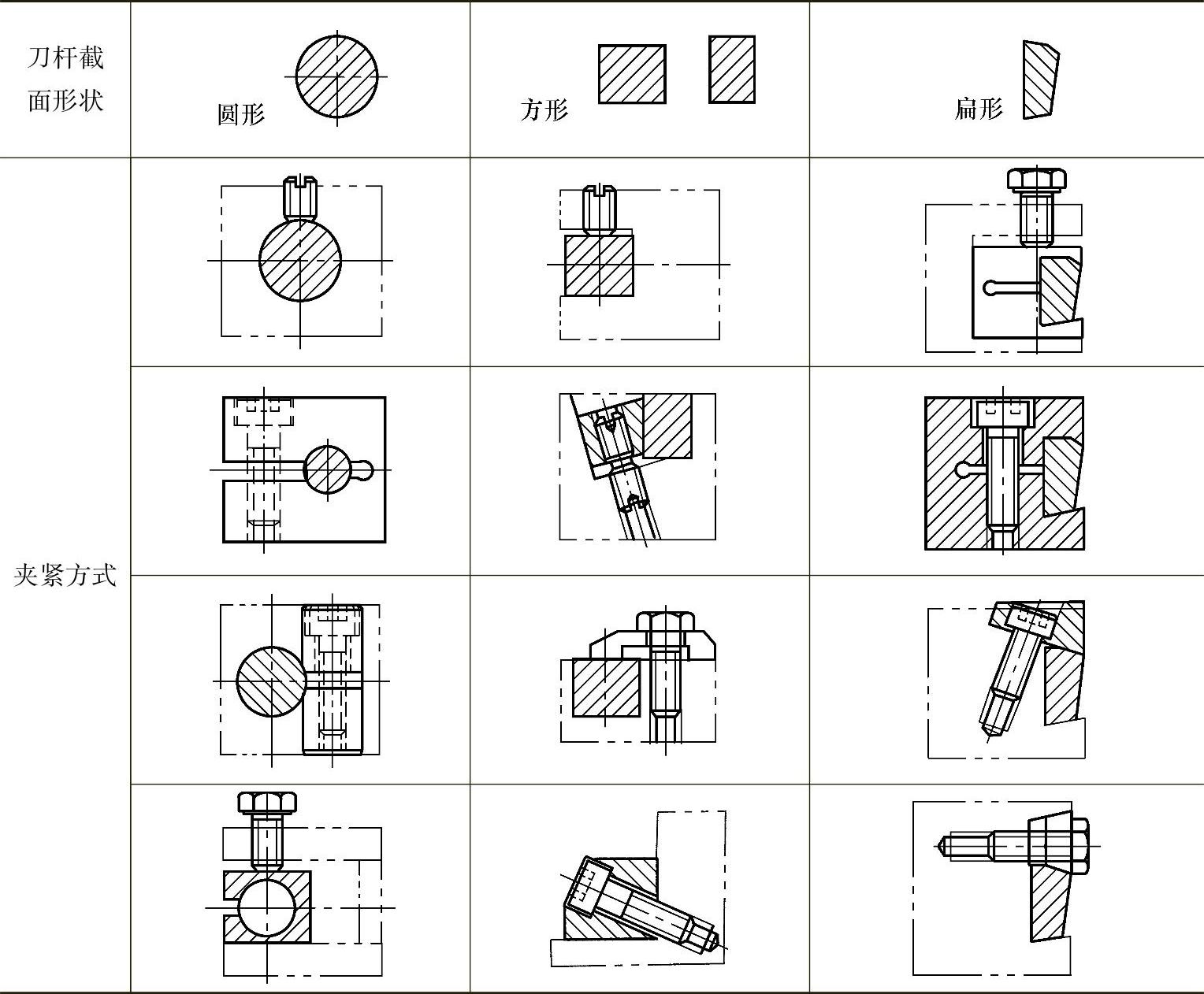

各种刀柄截形和常用的夹紧方式
