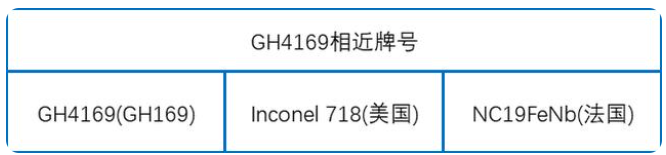

GH4169（美国牌号Inconel718）是目前世界上生产量最大的镍基高温合金之一，也是我国使用量最大的一类典型镍基高温合金，被广泛的用于航空航天等行业。

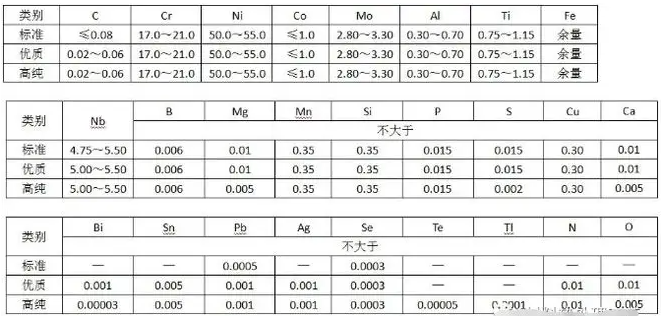

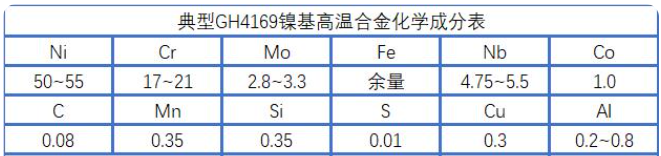

GH4169是一种沉淀强化镍基高温合金，在-253～650℃温度范围内具有良好的综合性能，650℃以下的屈服强度居变形高温合金的首位，并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能，以及良好的加工性能、焊接性能良好。能够制造各种形状复杂的零部件，在宇航、核能、石油工业及挤压模具中，在上述温度范围内获得了极为广泛的应用。
该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。
GH4169加工特性：
热加工：合金合适的热加工温度为1120-900℃，冷却方式可以是水淬或其他快速冷却方式，热加工后应及时退火以保证得到佳的性能。热加工时材料应加热到加工温度的上限，为了保证加工时的塑性，变形量达到20%时的终加工温度不应低于960℃。
冷加工：冷加工应在固溶处理后进行，加工硬化率大于奥氏体不锈钢，因此加工设备应作相应调整，并且在冷加工过程中应有中间退火过程。
热处理：不同的固溶处理和时效处理工艺会得到不同的材料性能。由于γ”相的扩散速率较低，所以通过长时间的时效处理能使合金获得佳的机械性能。
打磨 ：工件焊缝附近的氧化物要比不锈钢的更难以去除，需要用细砂带打磨，在硝酸和的混合酸中酸洗之前，也要用砂纸去除氧化物或进行盐浴预处理。
机加工：机加工需在固溶处理后进行，要考虑到材料的加工硬化性，与奥氏体不锈钢不同的是，适合采用低表面切削速度。
GH4169焊接：合金很适合于焊接，无焊后开裂倾向。适焊性、易加工性、高强度是这种材料的几大优点。 适合于电弧焊、等离子焊等。
应用与要求
制造航空和航天发动机中各种静止件和转动件，如盘、环件、机匣、轴、叶片、紧固件、弹性元件、燃气导管、密封元件等和焊接结构件；制造核能工业应用的各种弹性元件和格架；制造石油和化工领域应用的零件及其他零件。
近年来，在对该合金研究不断深化和对该合金应用不断扩大的基础上，为提高质量和降低成本，发展了很多工艺：真空电弧重熔时采用氦气冷却工艺，有效的减轻铌偏析；采用喷射成形工艺生产环件，降低成本和缩短生产周期；采用超塑成形工艺，扩大产品的生产范围。
客服1
